Thi công hệ thống ĐHKK Daikin tại Phú Long Office – Tầng 10 PV Gas Tower


Thi công hệ thống ĐHKK Daikin tại Phú Long Office – Tầng 10 PV Gas Tower

Công ty TNHH Cơ Điện Lạnh Nam Lê triển khai hạng mục cung cấp và lắp đặt hệ thống điều hòa không khí Daikin tại Phú Long Office, tầng 10 Tòa nhà PV Gas Tower, 673 Nguyễn Hữu Thọ, Nhà Bè, TP. Hồ Chí Minh.
Dự án là một trong những công trình văn phòng yêu cầu cao về tính đồng bộ giữa hệ thống điều hòa không khí, ống gió, trần kiến trúc và các hệ thống MEP hiện hữu.
Tên công trình: Phú Long Office
Hạng mục: Cung cấp, lắp đặt hệ thống ĐHKK Daikin
Địa điểm: Tầng 10 – Tòa nhà PV Gas Tower
Địa chỉ: 673 Nguyễn Hữu Thọ, Nhà Bè, TP. Hồ Chí Minh
Hệ thống: Điều hòa không khí Daikin
Thiết bị tiêu biểu: Dàn lạnh giấu trần nối ống gió Daikin
Tại dự án, hệ thống sử dụng dàn lạnh giấu trần nối ống gió Daikin FBA71BVMA, công suất lạnh được thể hiện trong hồ sơ là 7,1 kW.
Thiết bị được kết nối với hệ thống ống gió nhằm phân phối không khí lạnh đến các khu vực sử dụng, giúp thiết bị được bố trí ẩn trên trần và đảm bảo yêu cầu về kiến trúc nội thất văn phòng. Hồ sơ thể hiện lưu lượng thiết kế cho một dàn lạnh ở mức 520 L/s.
Đối với mô hình văn phòng, phương án máy lạnh giấu trần nối ống gió cho phép hệ thống điều hòa được tích hợp cùng trần và hệ thống phân phối gió, tạo sự gọn gàng cho không gian sử dụng.
Thi công hệ thống ống gió cấp – hồi
Một trong những hạng mục quan trọng của dự án là hệ thống ống gió cấp và hồi.
Hồ sơ thể hiện nhiều kích thước ống gió khác nhau như:
* 300 × 300 mm
* 400 × 300 mm
* 500 × 300 mm
* 700 × 300 mm
* 700 × 400 mm
* 700 × 500 mm
* 800 × 400 mm
* 1200 × 400 mm
Việc lựa chọn kích thước ống gió được triển khai theo thiết kế và lưu lượng của từng tuyến.
Hệ thống cũng sử dụng các thiết bị điều chỉnh lưu lượng như VCD và VAV, được đánh dấu theo các khu vực T-01 đến T-05 trên bản vẽ.
Thi công đường ống đồng và trunking
Bên cạnh hệ thống ống gió, Nam Lê thực hiện triển khai đường ống môi chất lạnh cho hệ thống Daikin.
Hồ sơ thiết kế thể hiện kích thước đường ống đồng Ø9.5 × Ø15.9, đồng thời bố trí hệ thống trunking 300 × 100 mm và 200 × 100 mm tại các khu vực phù hợp.
Việc bố trí đường ống cần được phối hợp với kết cấu trần, hệ thống điện, PCCC và các hệ thống kỹ thuật khác nhằm hạn chế xung đột trong quá trình thi công.
Cải tạo hệ thống ĐHKK hiện trạng
Phú Long Office là công trình cải tạo, do đó quá trình thi công không chỉ bao gồm lắp đặt thiết bị mới mà còn phải xử lý và phối hợp với hệ thống hiện hữu.
Hồ sơ có ghi chú yêu cầu mở thêm lỗ trên ống gió hiện trạng và lắp ống gió tròn dẫn đến gần miệng gió. Những VCD không sử dụng cũng được yêu cầu bịt lại.
Đây là một trong những điểm cần được kiểm soát kỹ trong quá trình thi công cải tạo HVAC, bởi hệ thống mới phải kết nối phù hợp với hiện trạng mà không ảnh hưởng đến các hệ thống kỹ thuật đang vận hành.

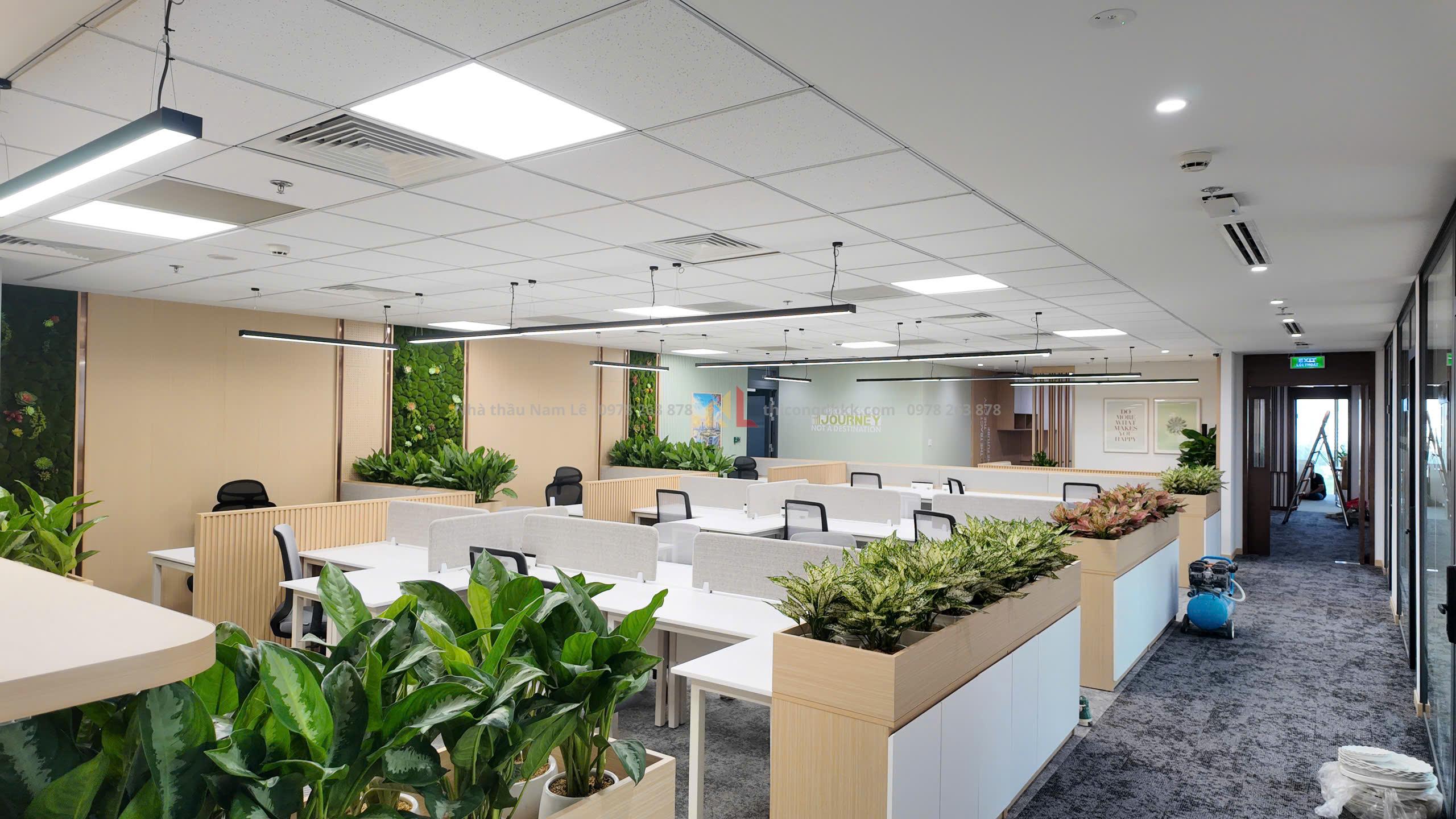

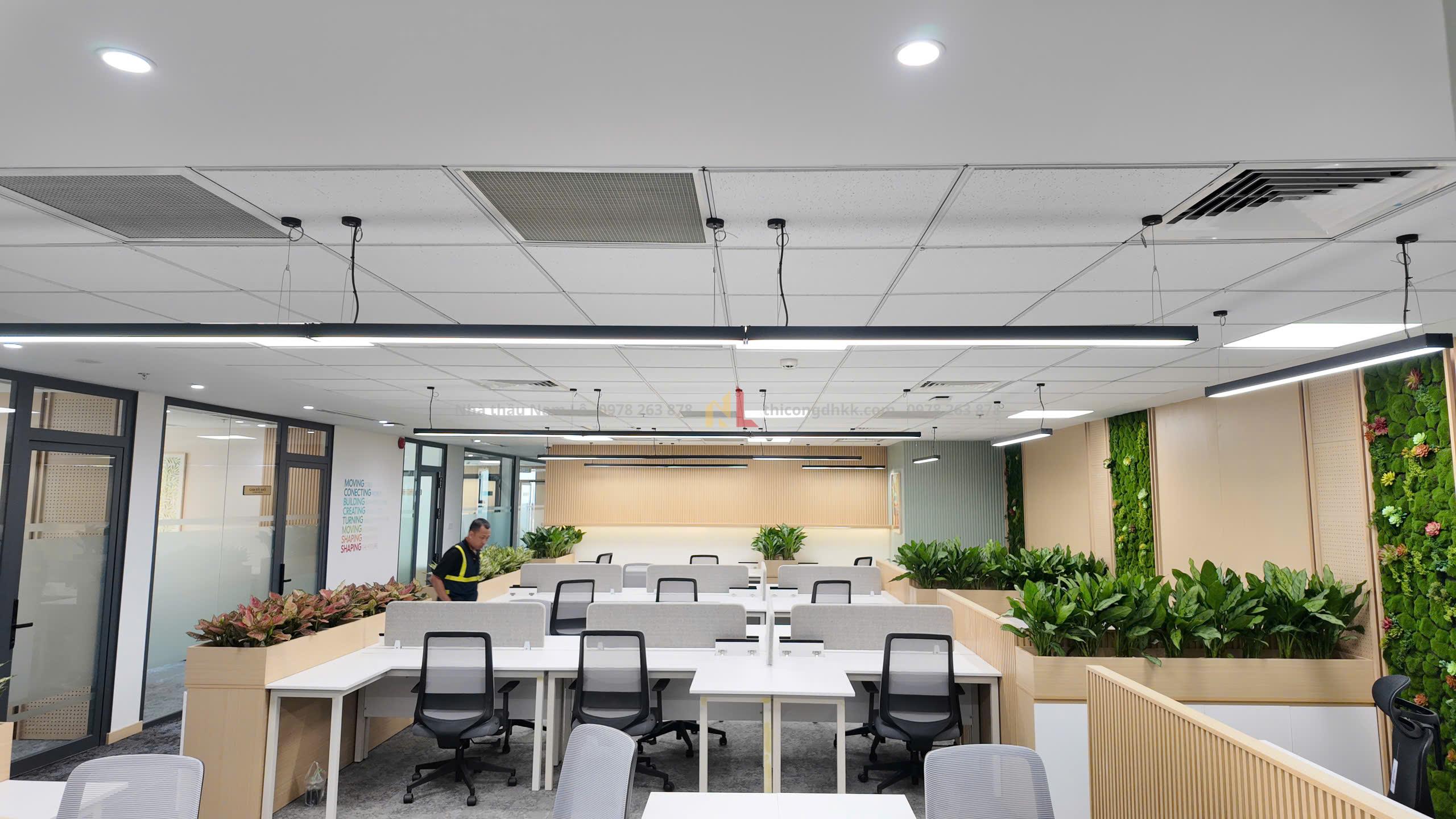

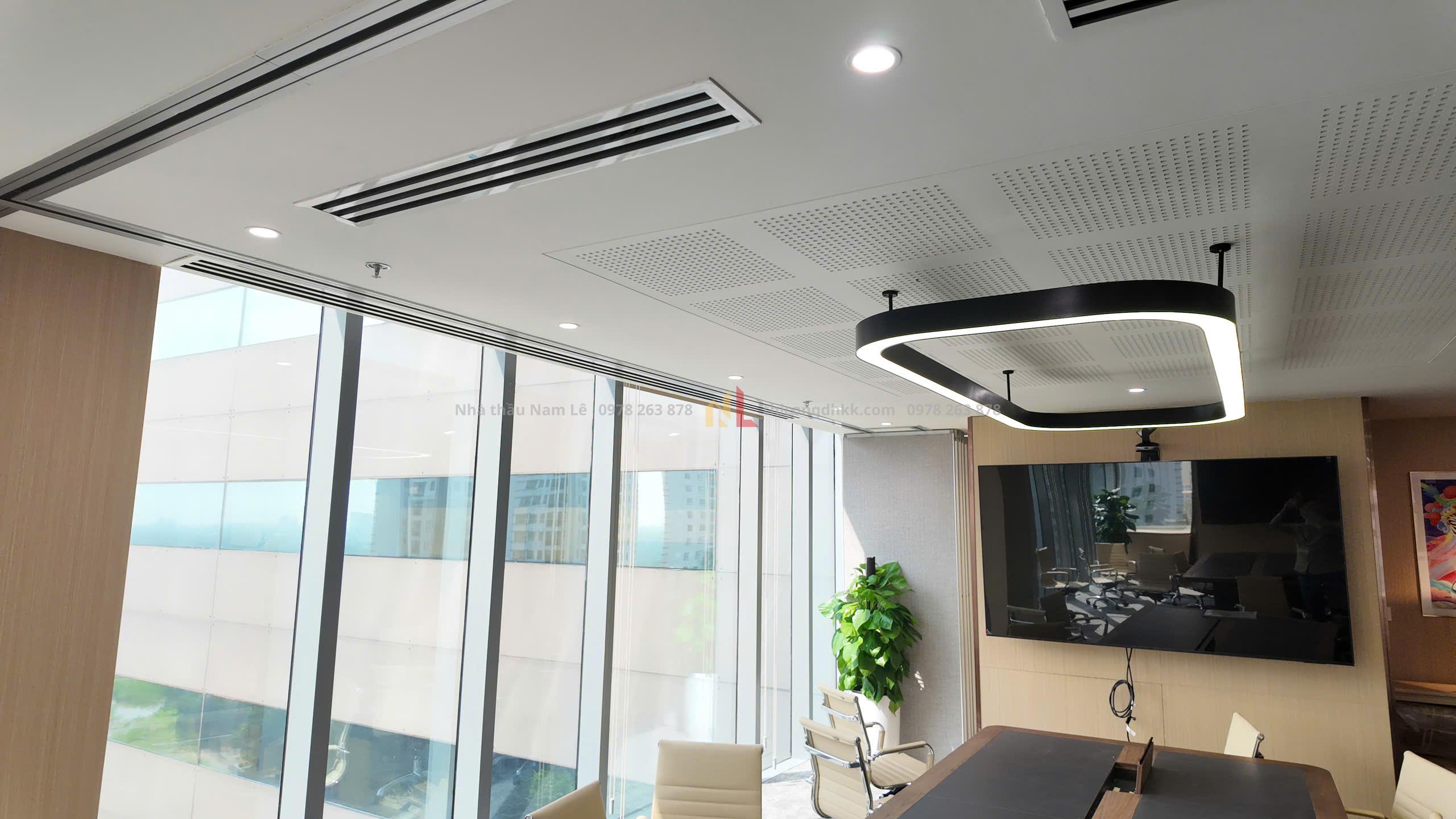

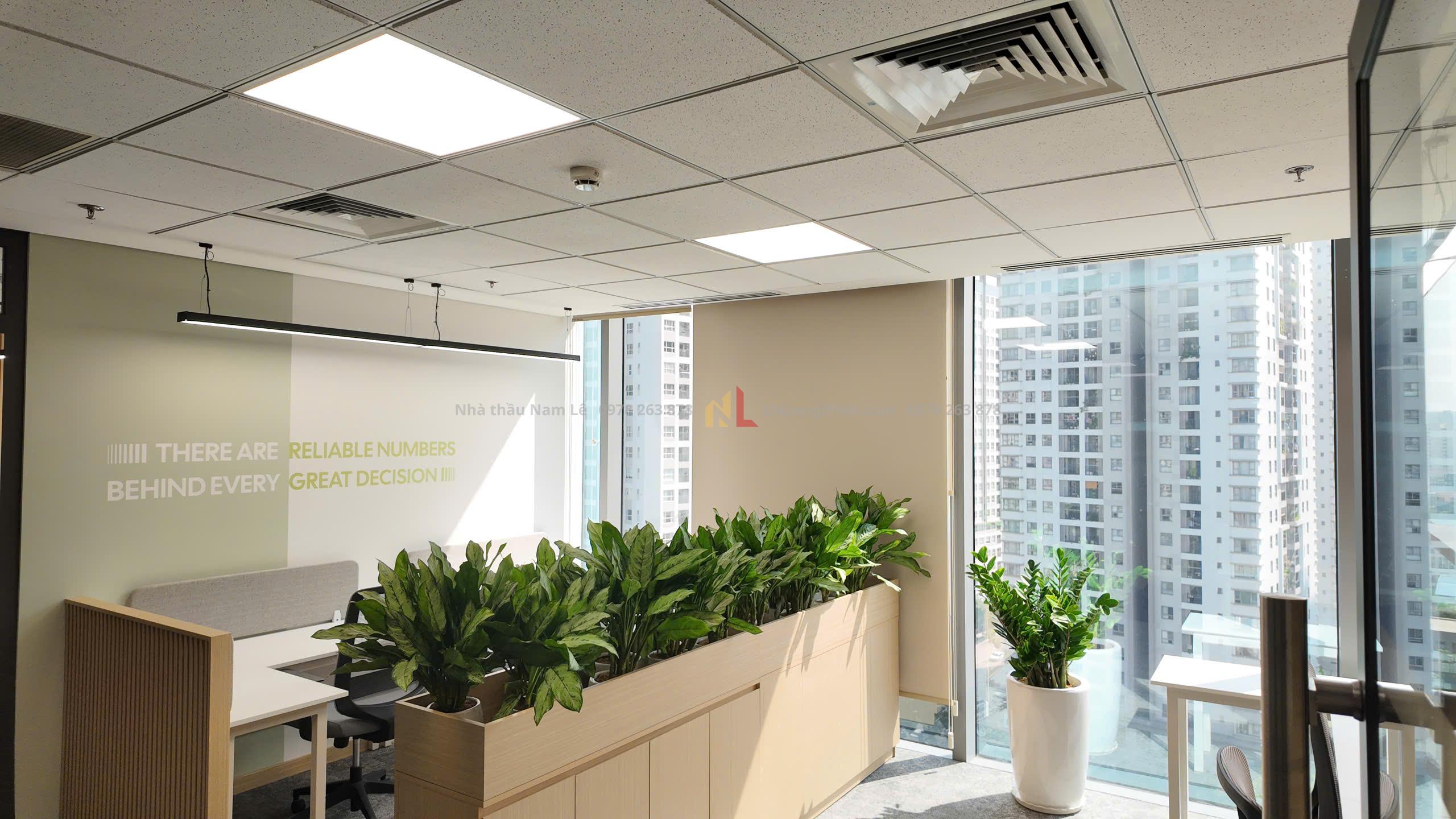

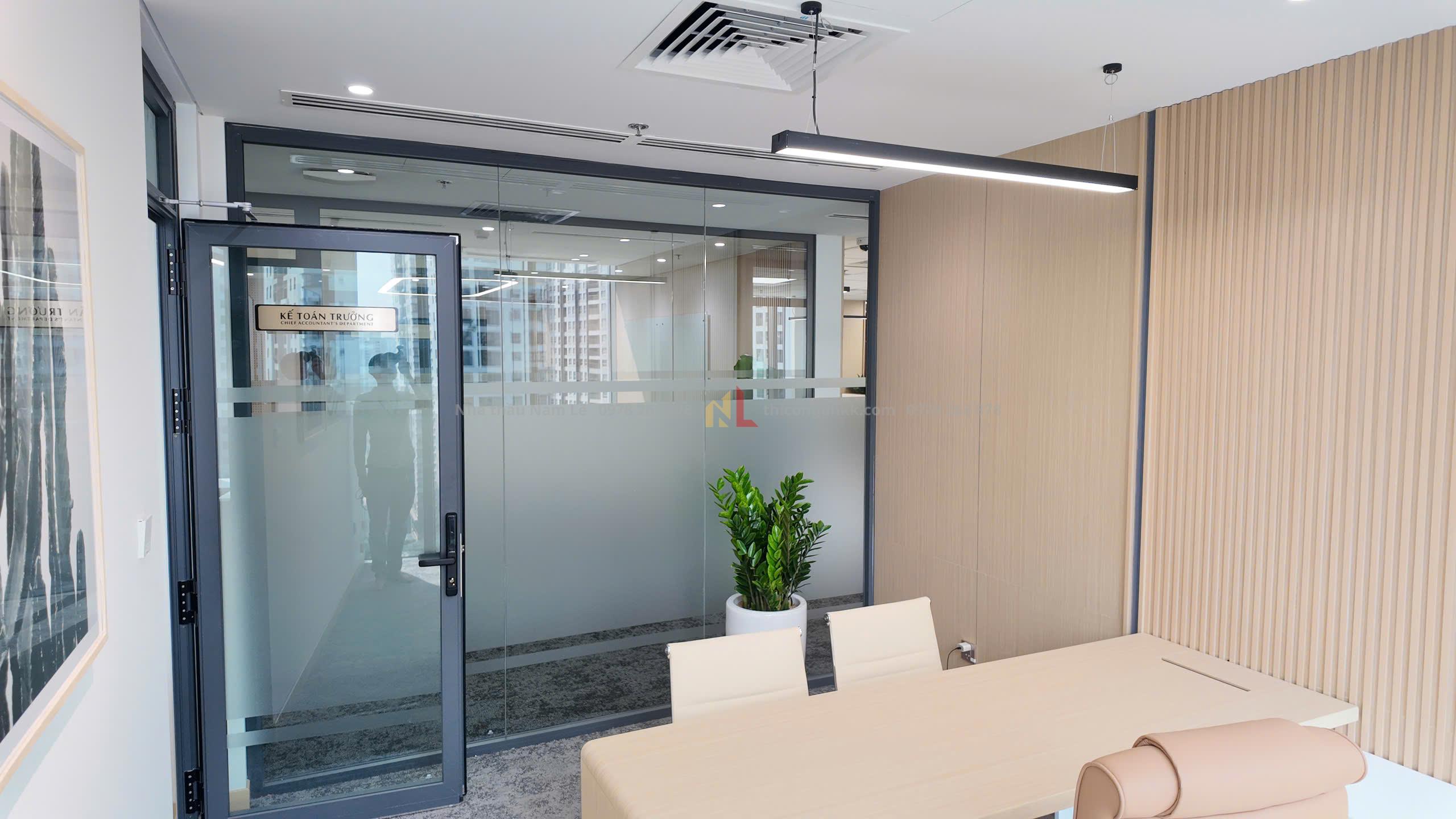

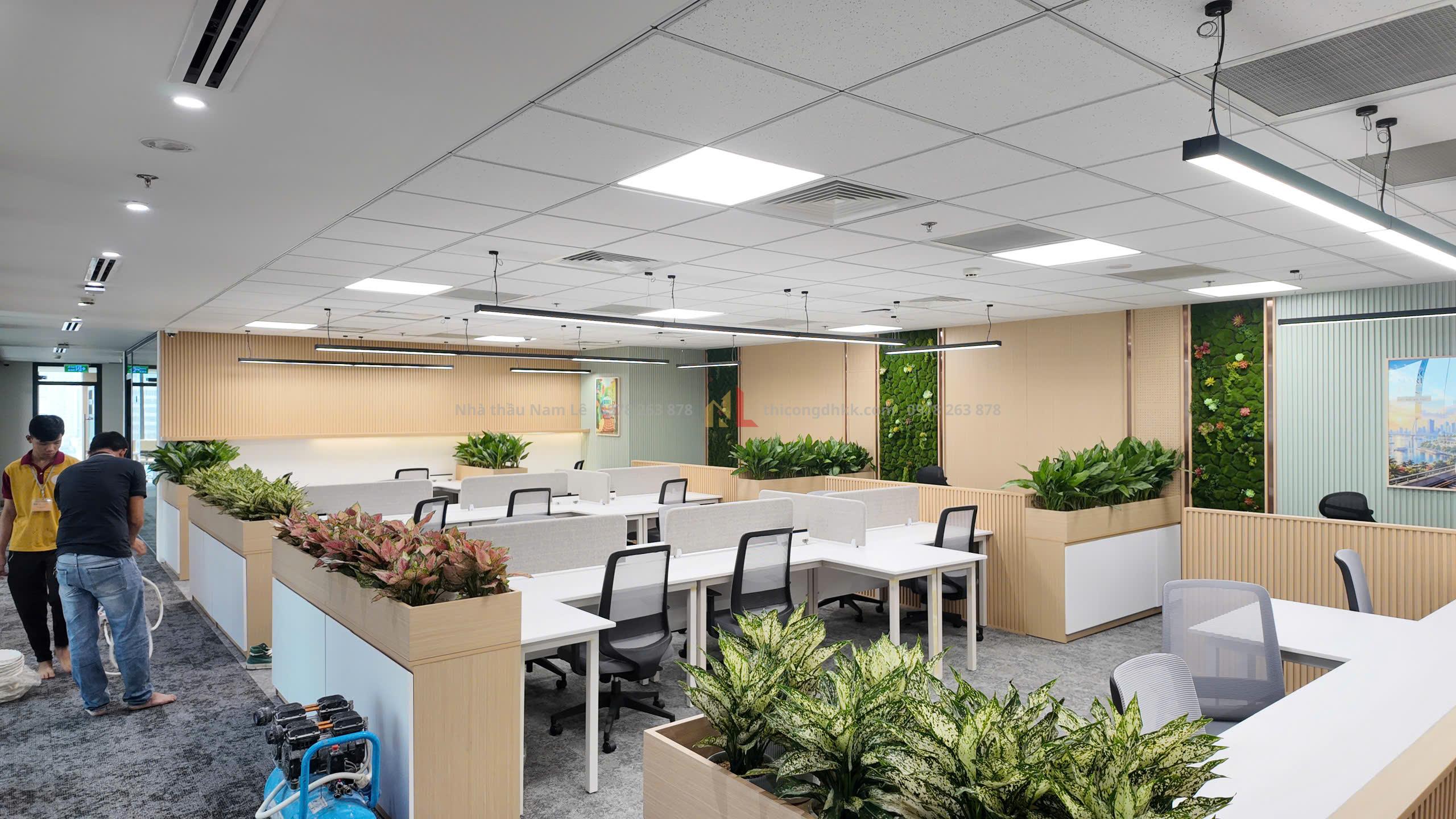

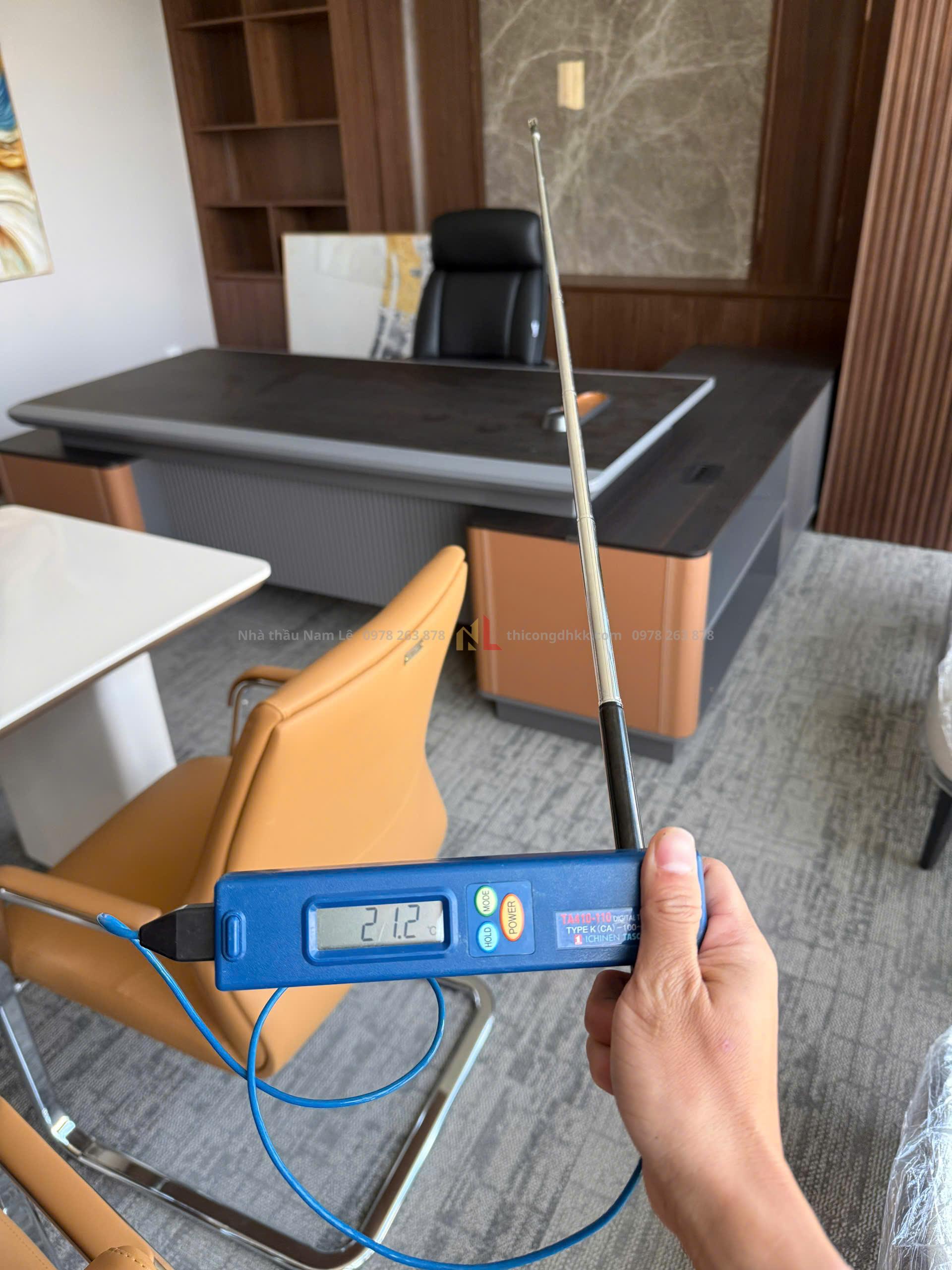

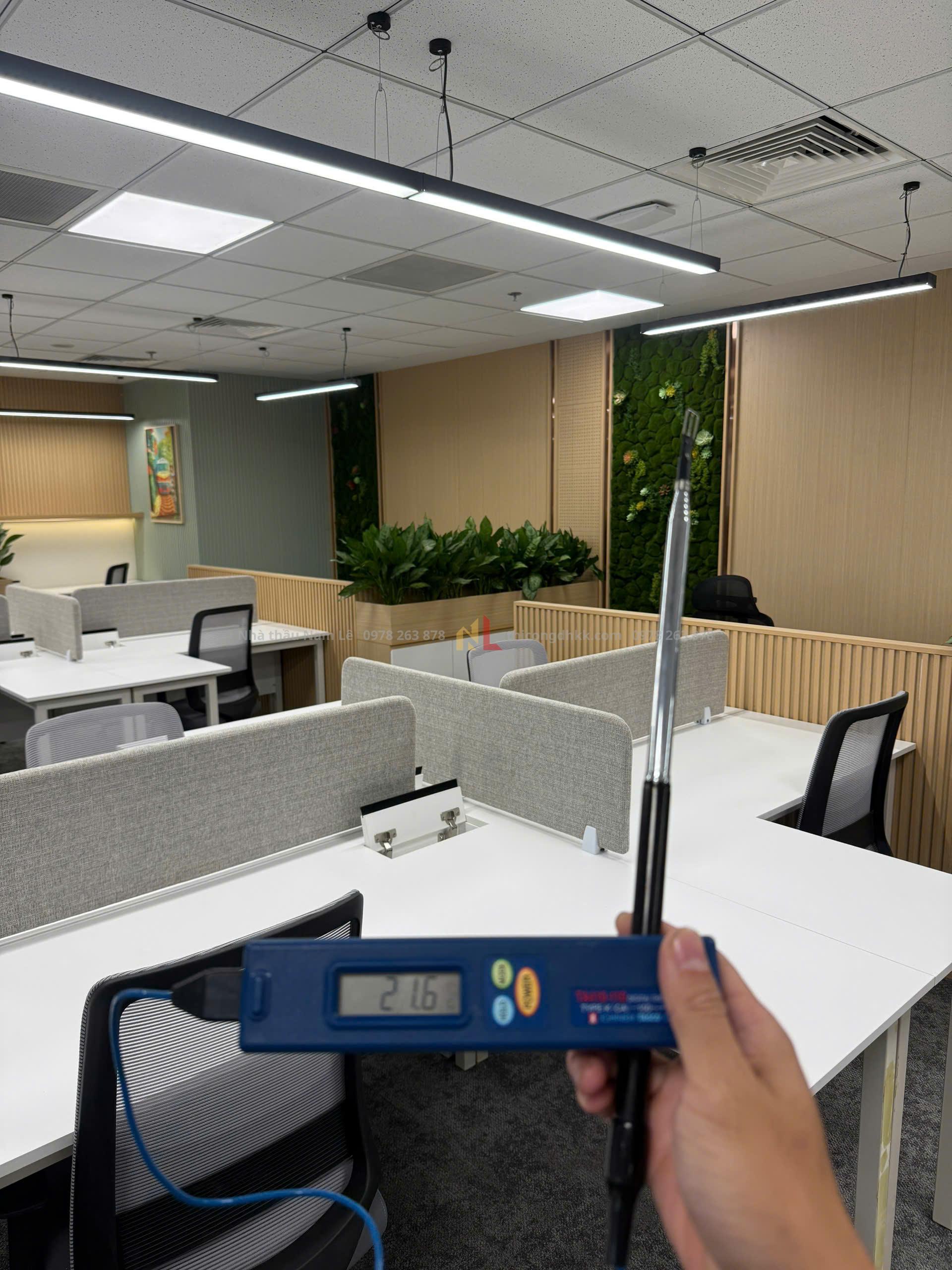

Hệ thống miệng gió và phân phối không khí
Thiết kế sử dụng nhiều loại miệng gió khác nhau, bao gồm:

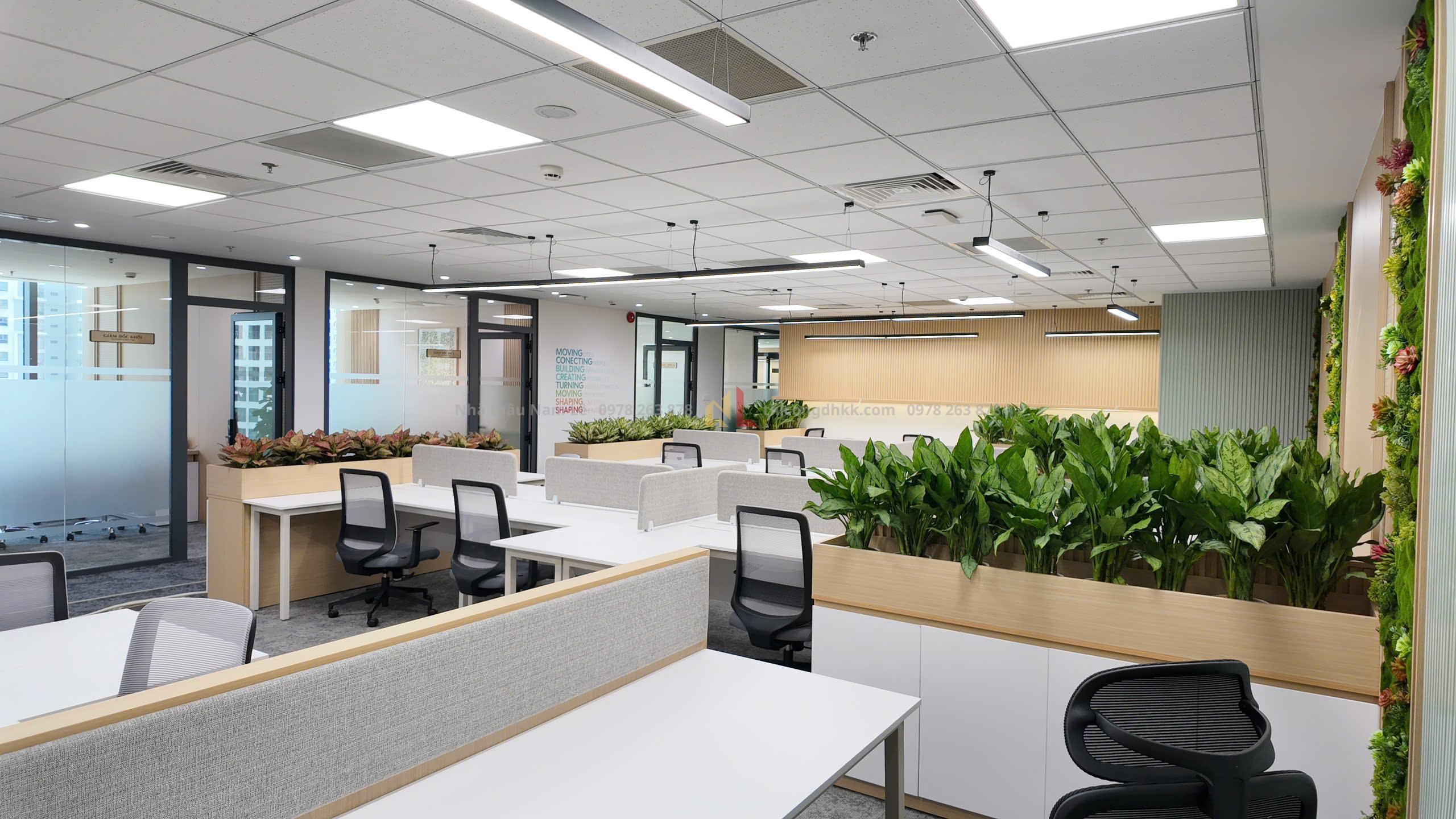

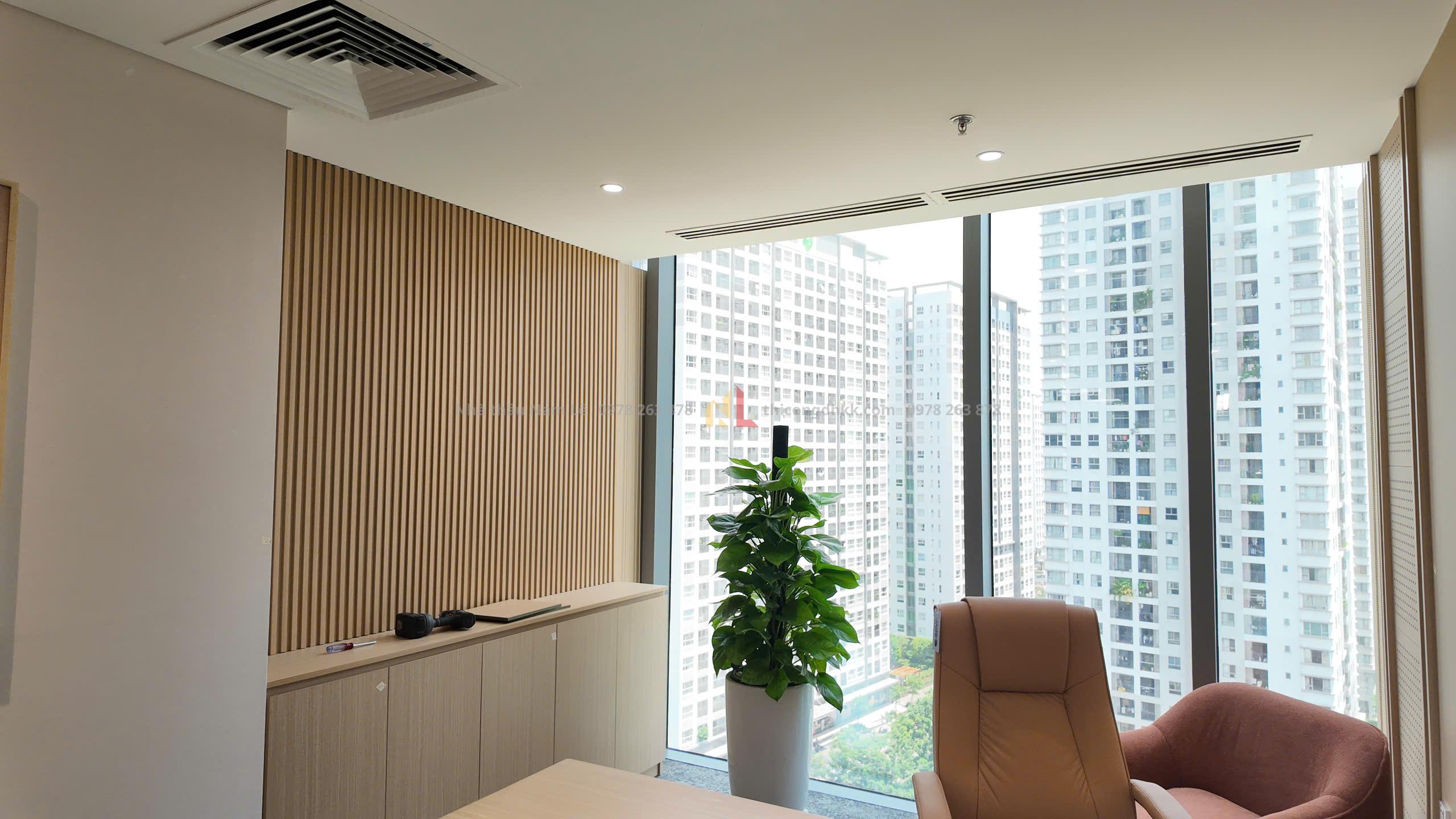

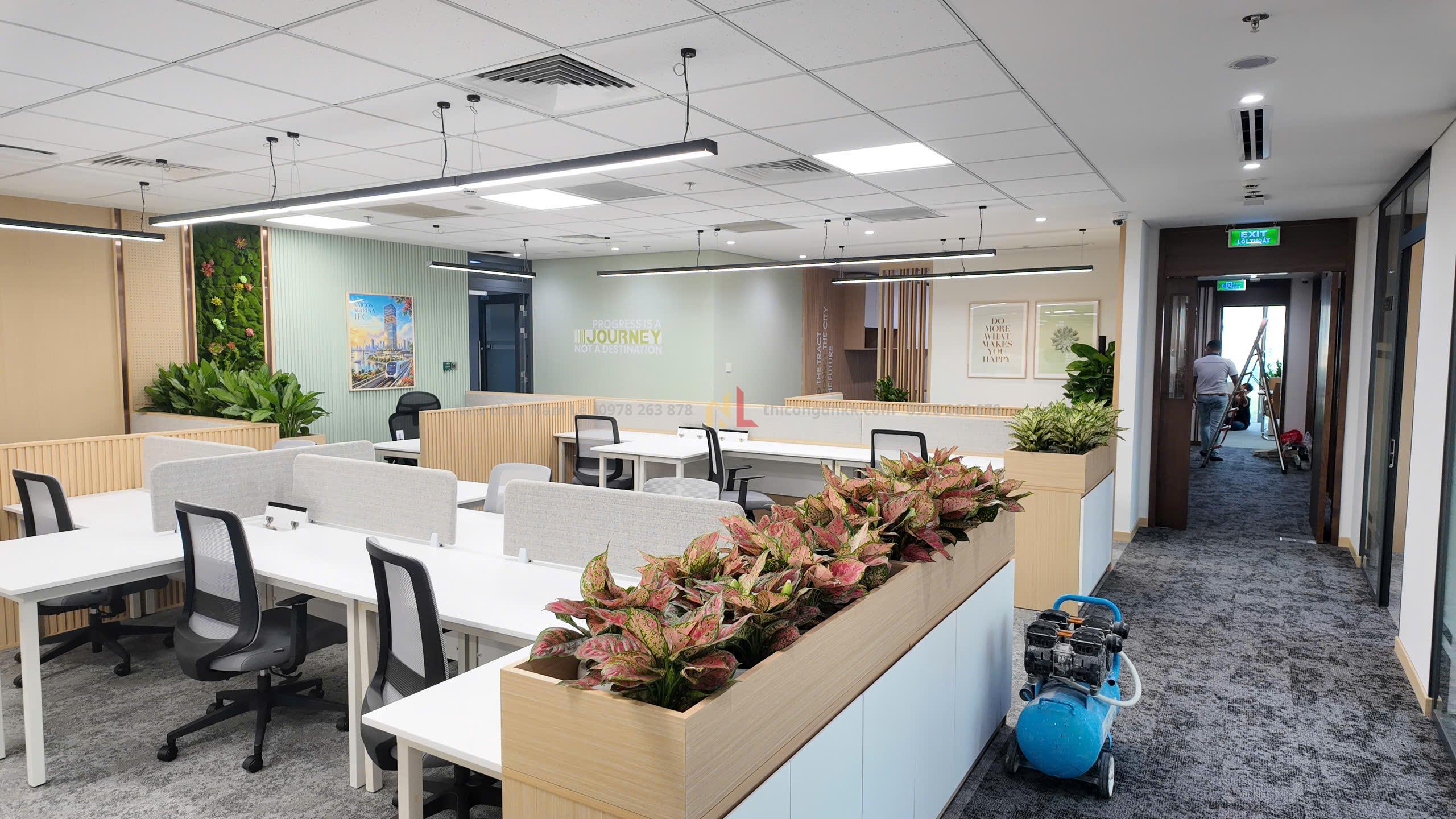

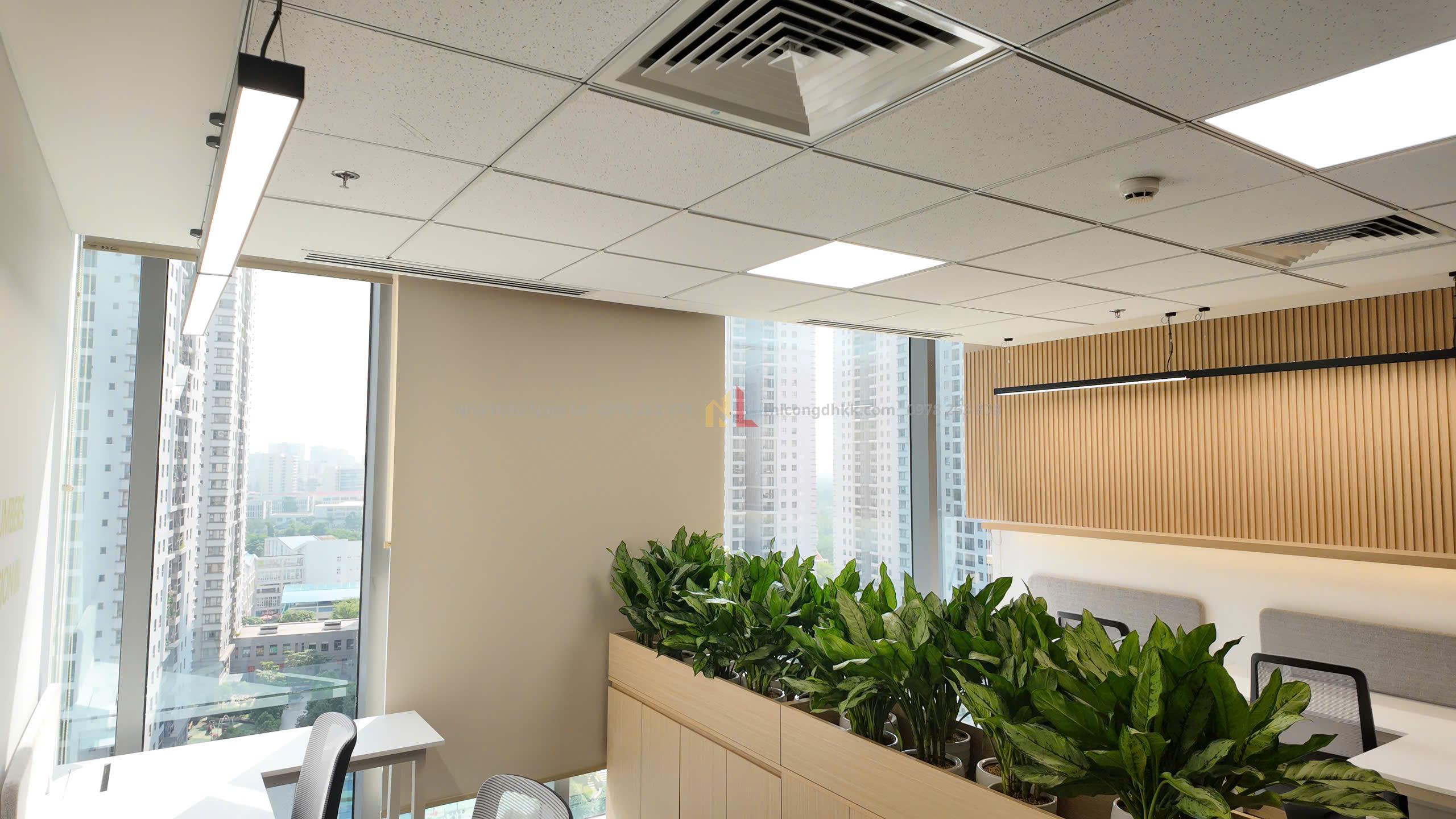

* Miệng gió cấp 600 × 600 mm.
* Miệng gió hồi 600 × 600 mm.

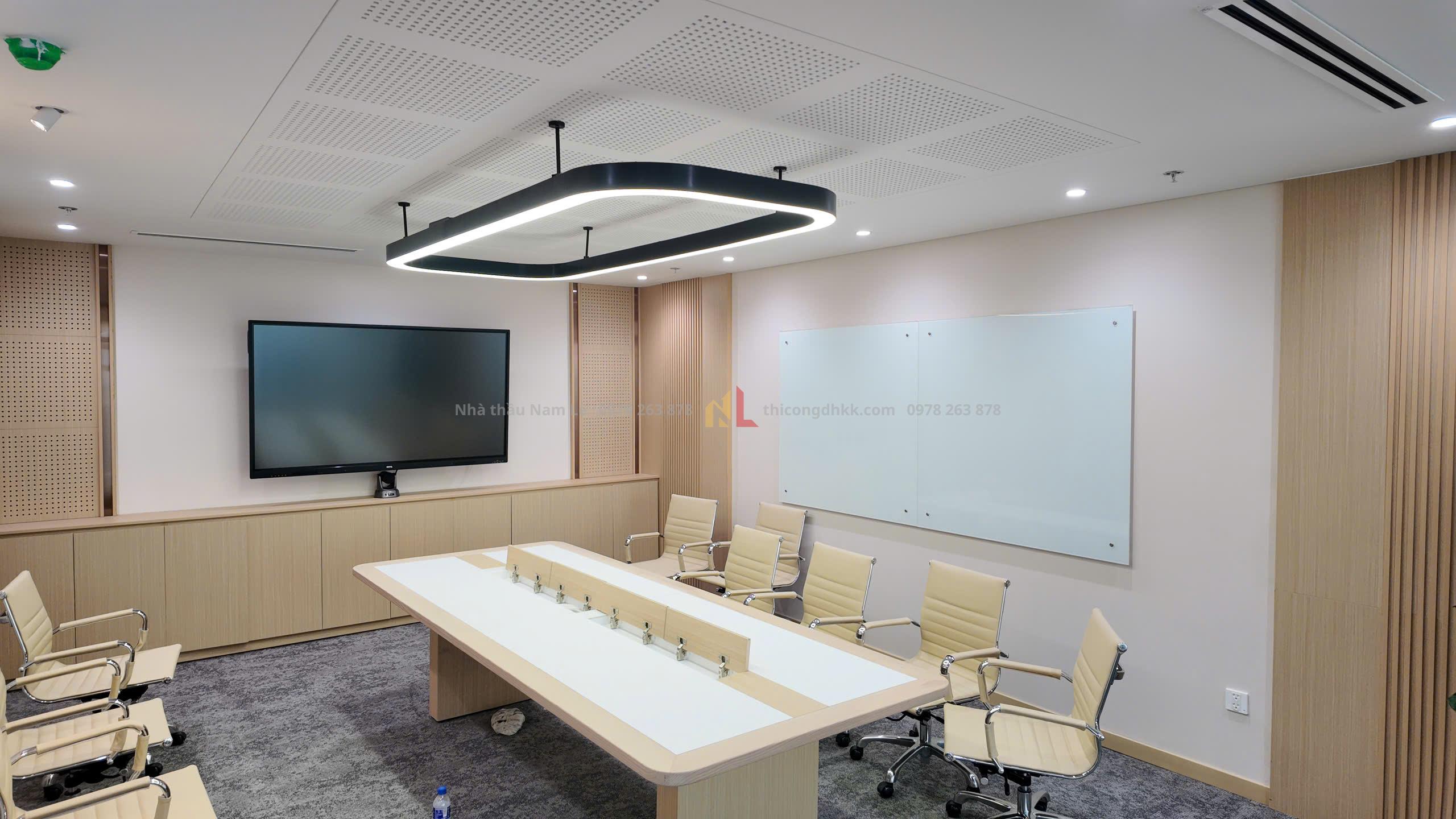

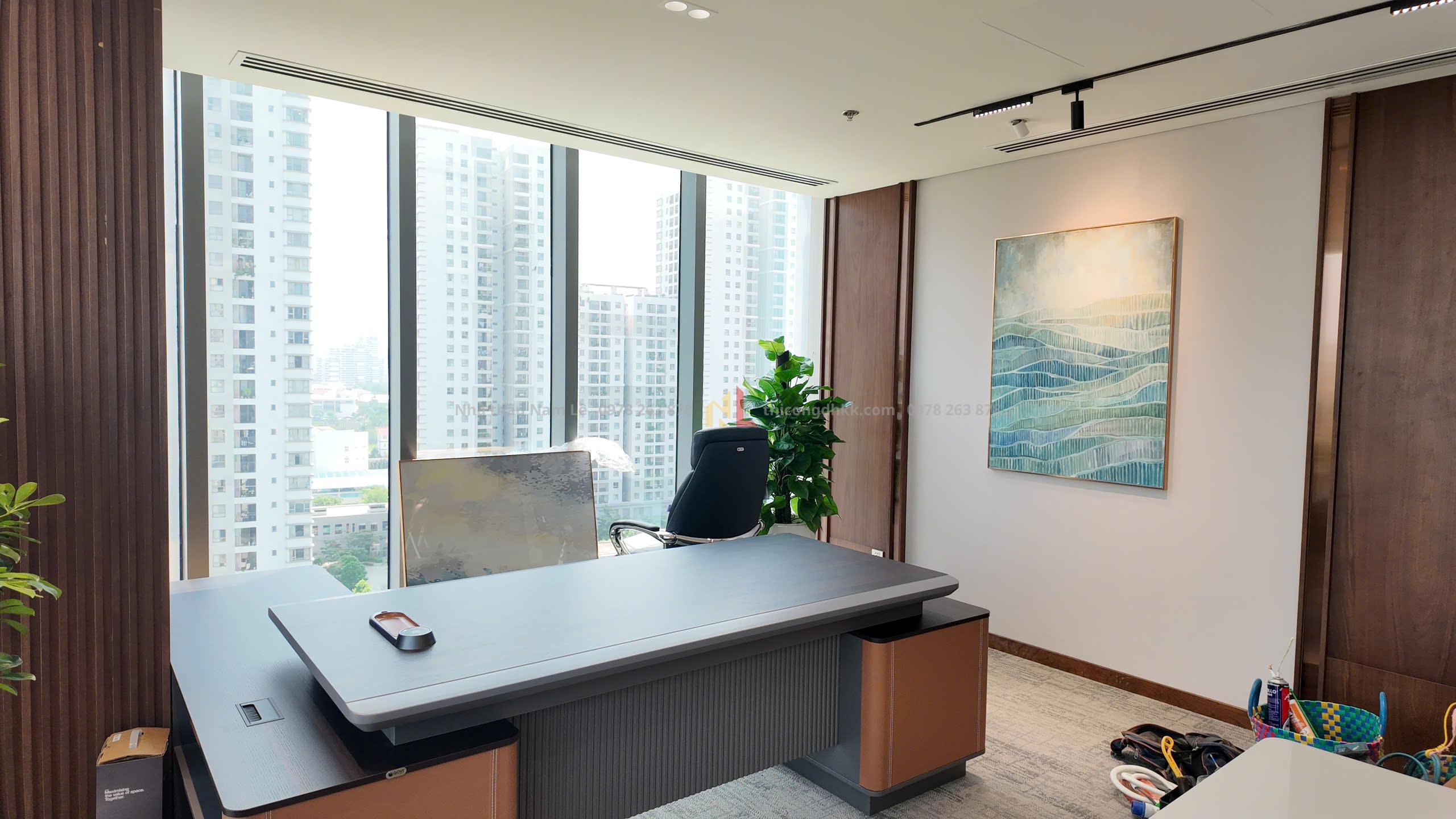

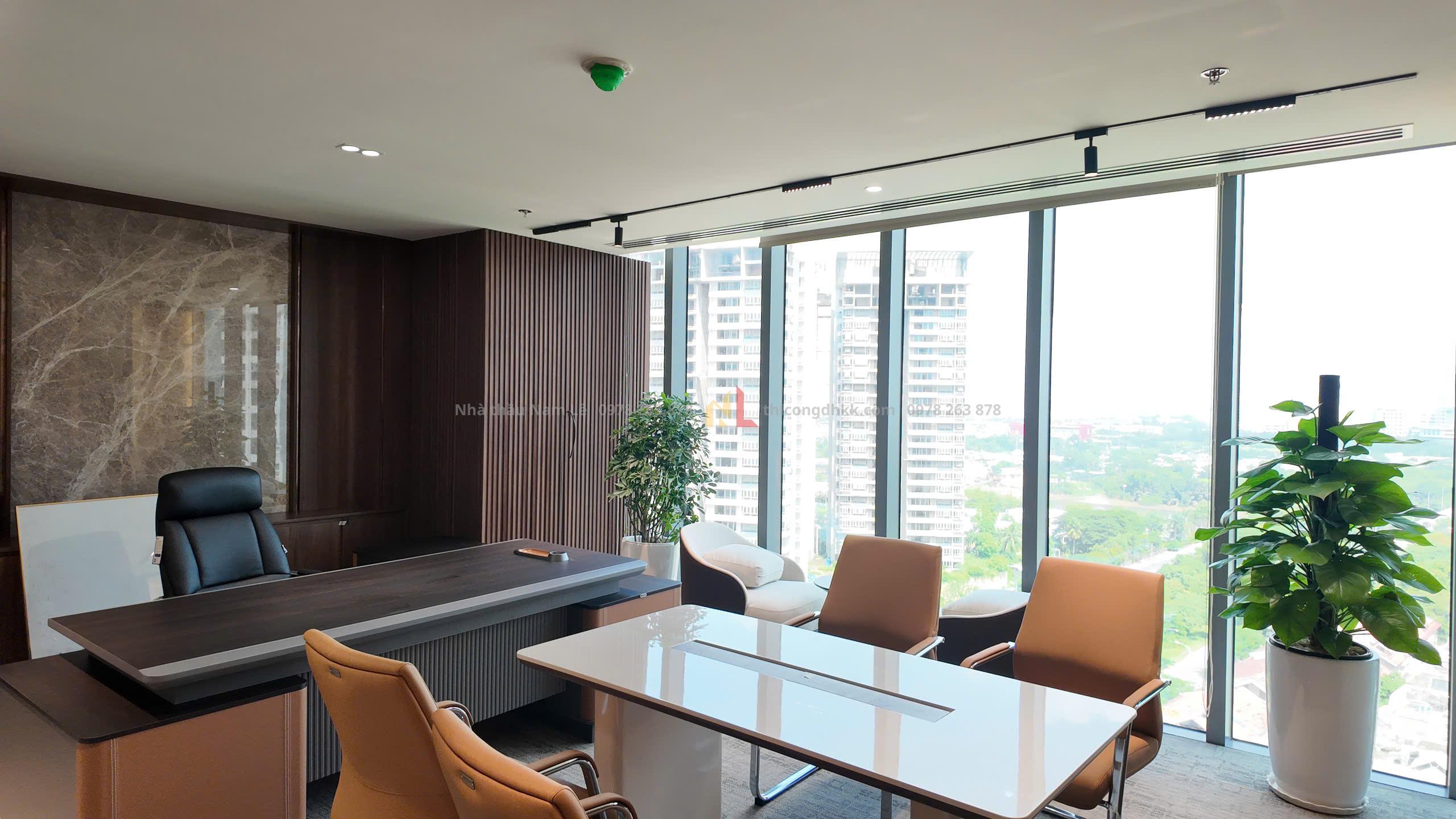

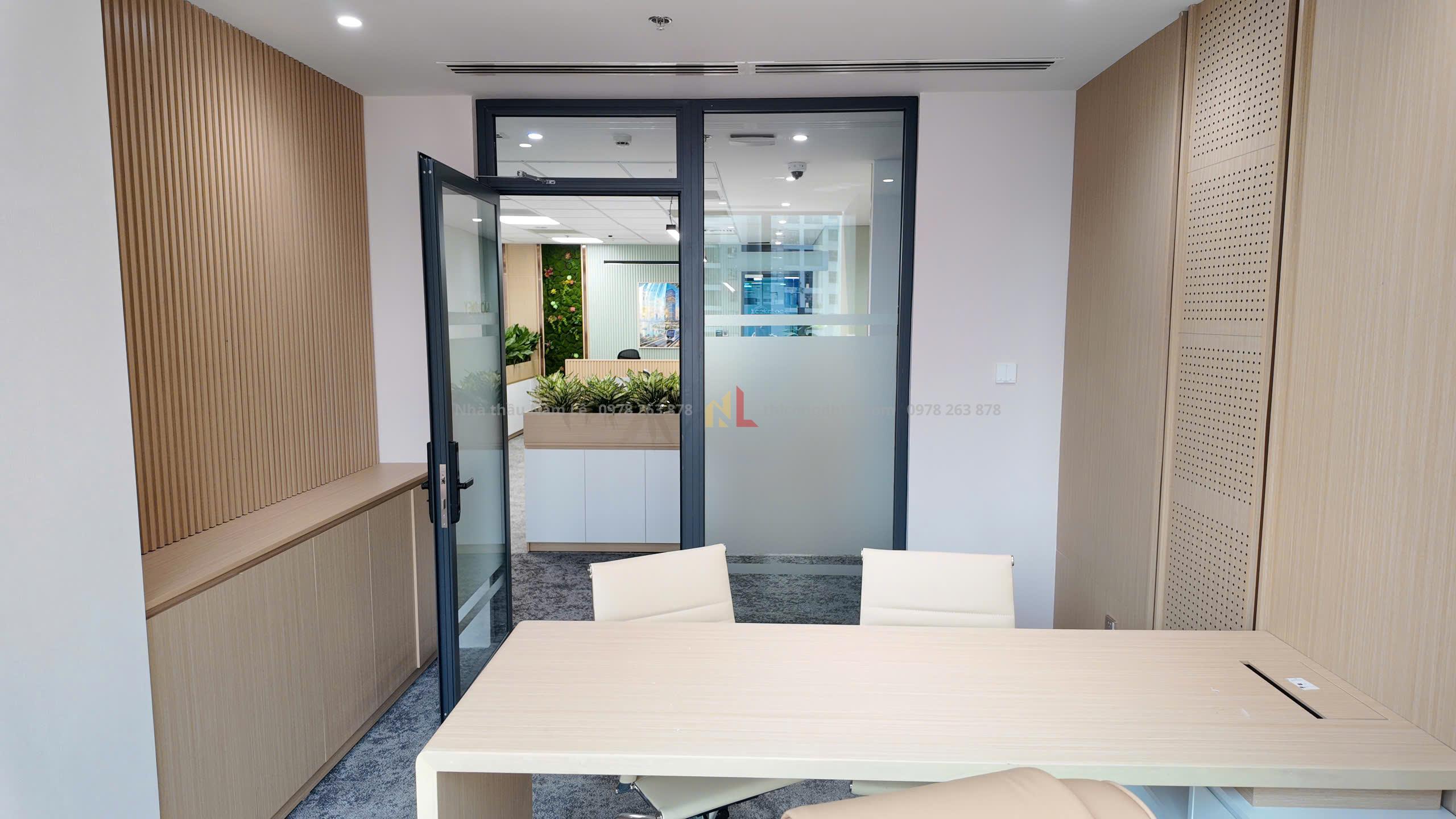

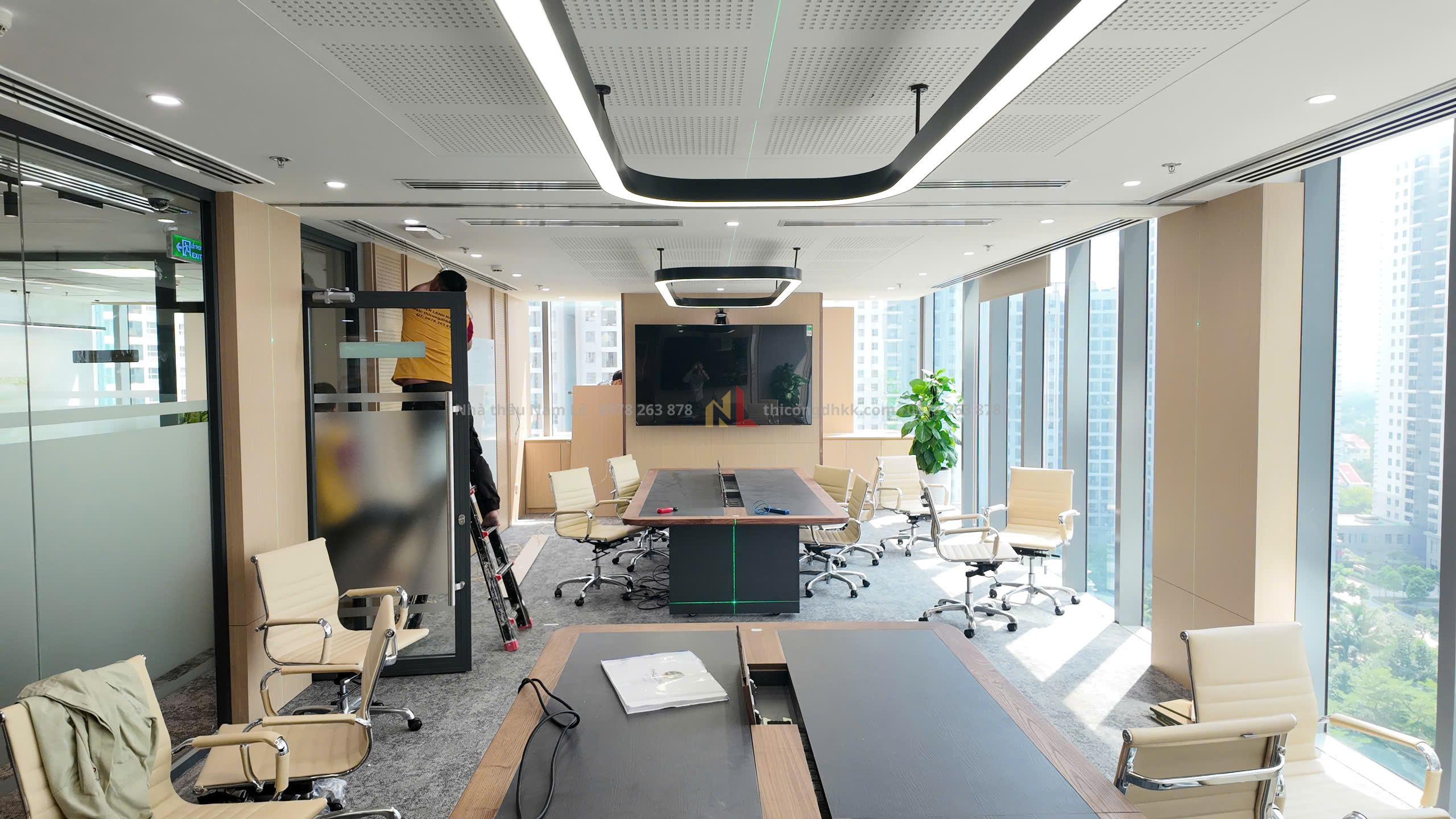

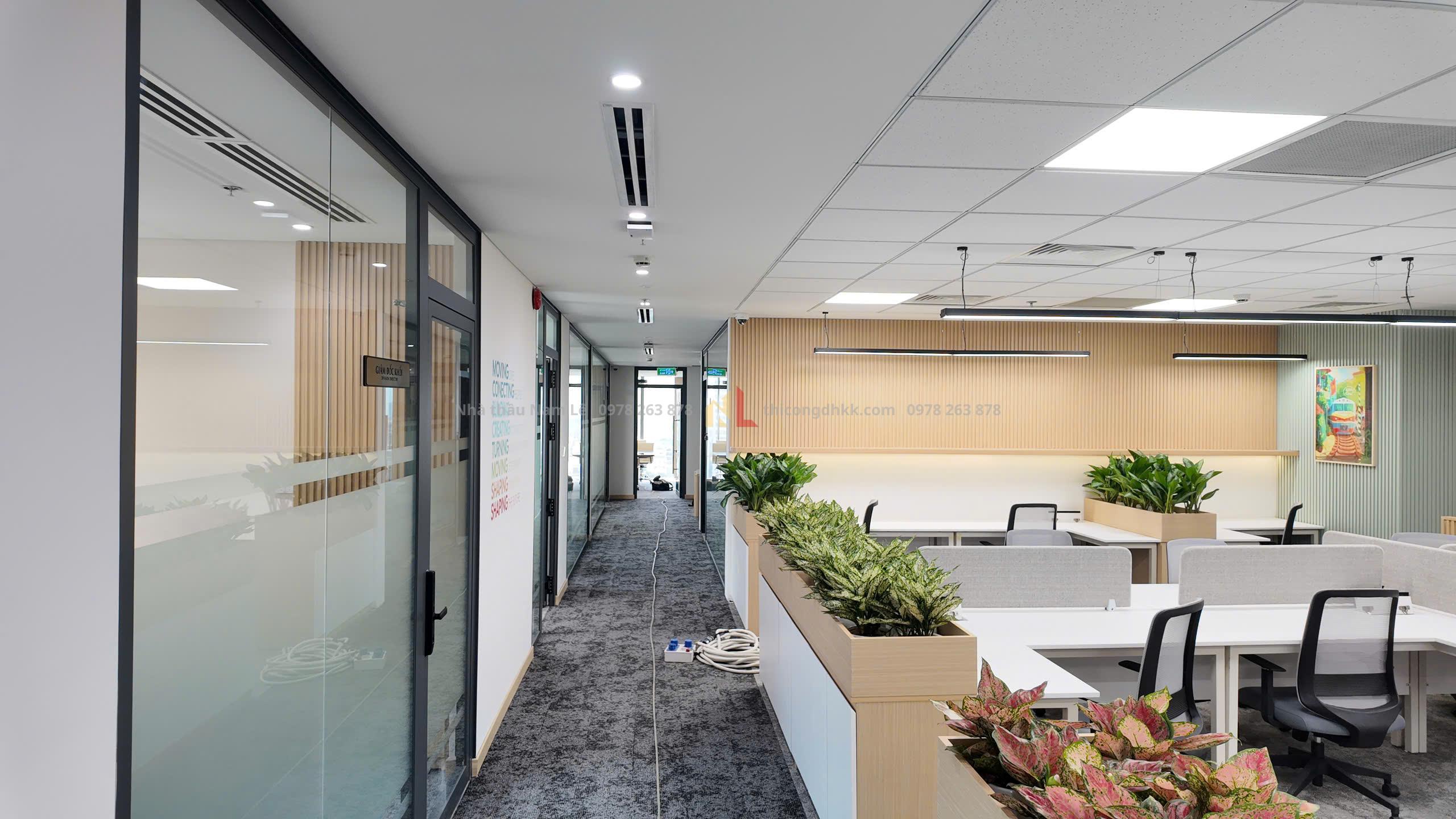

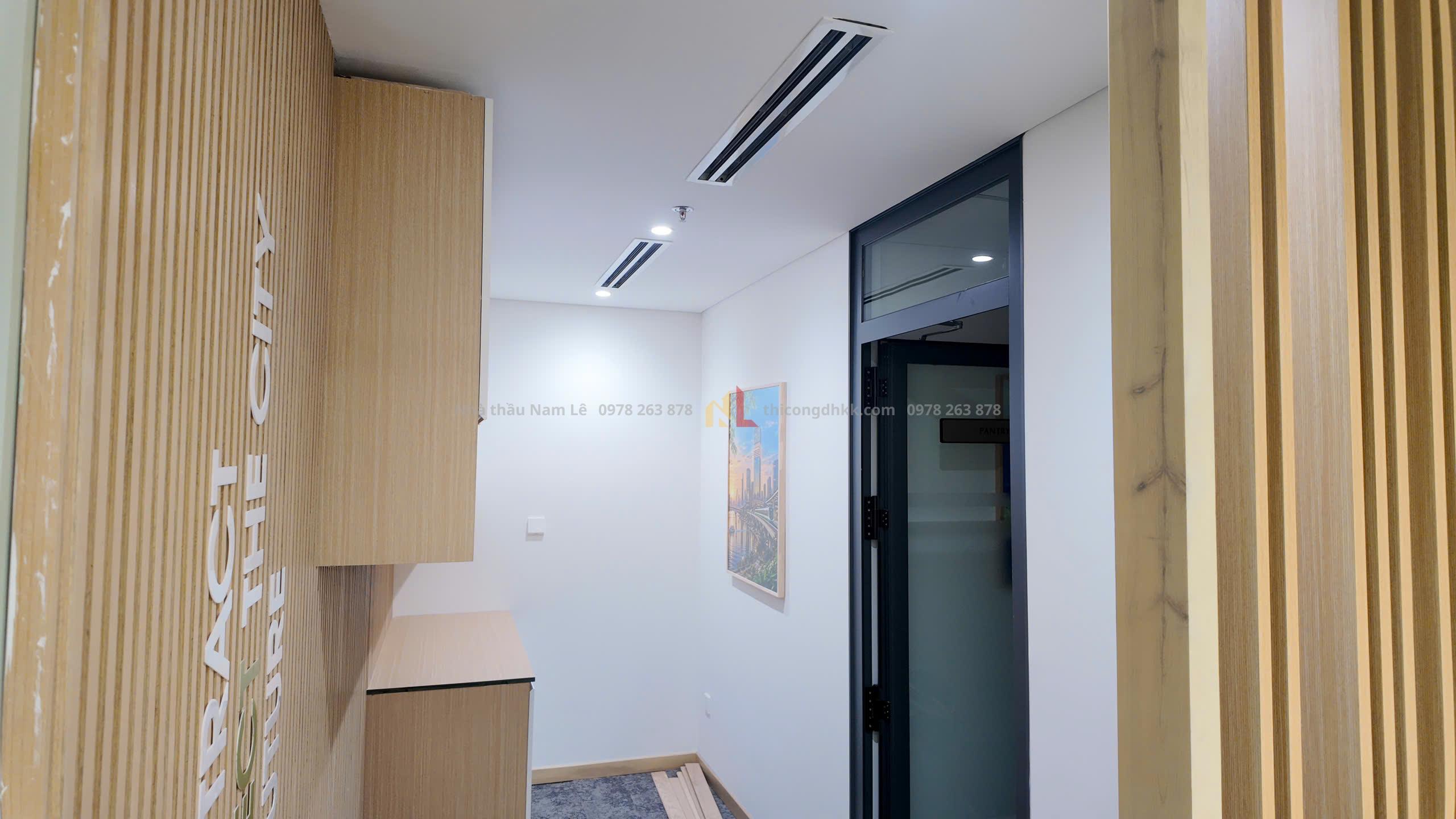

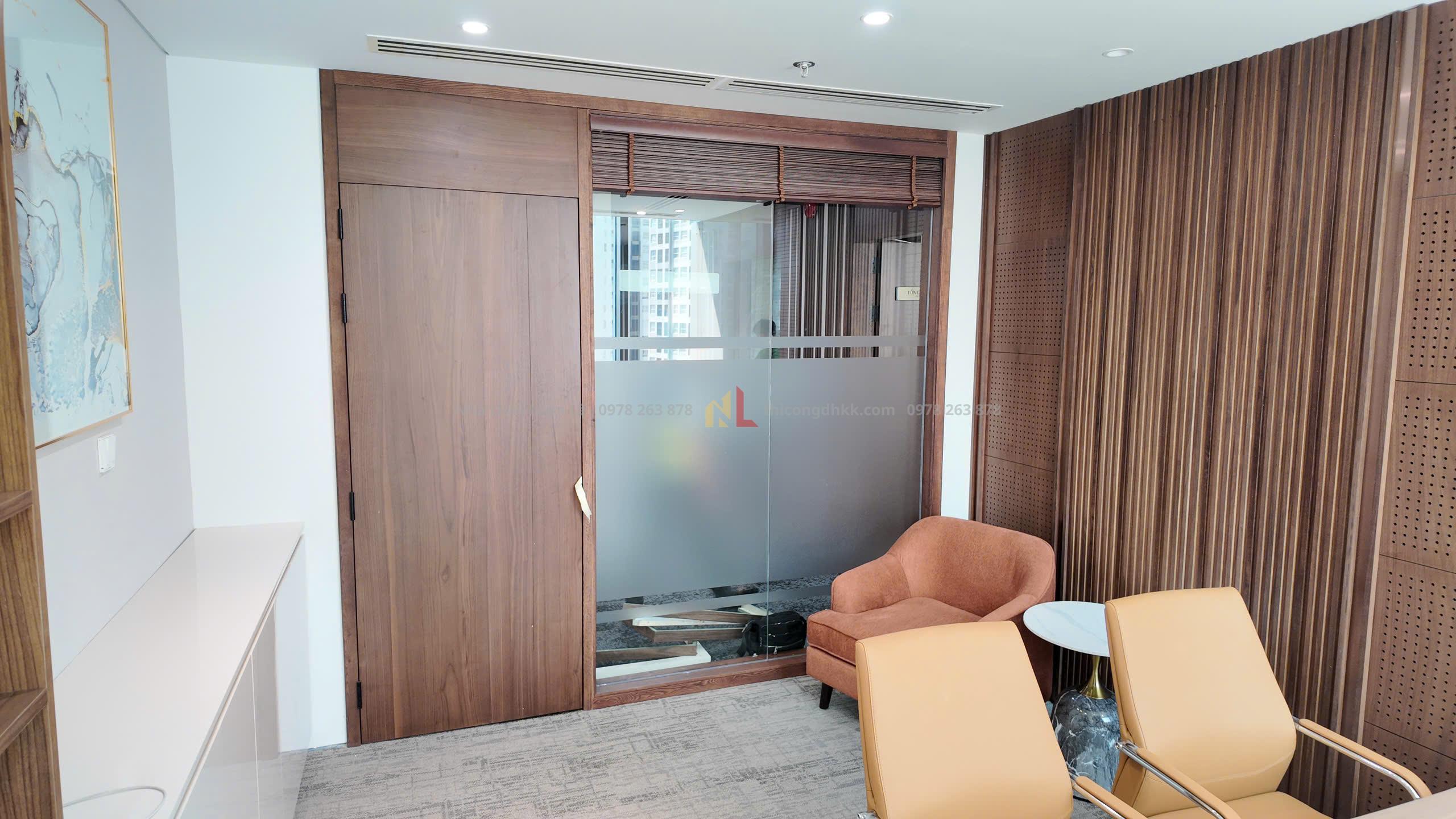

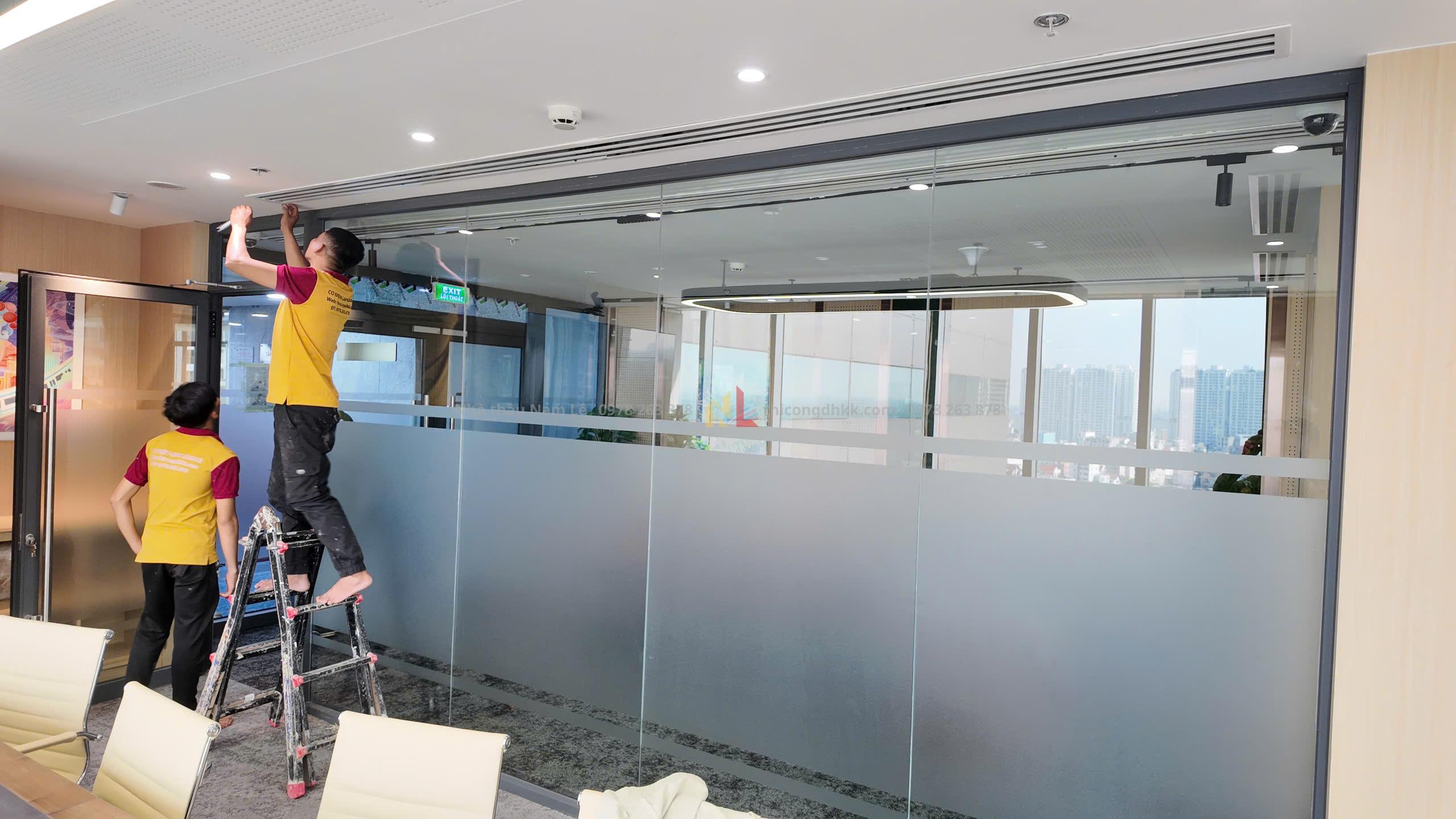

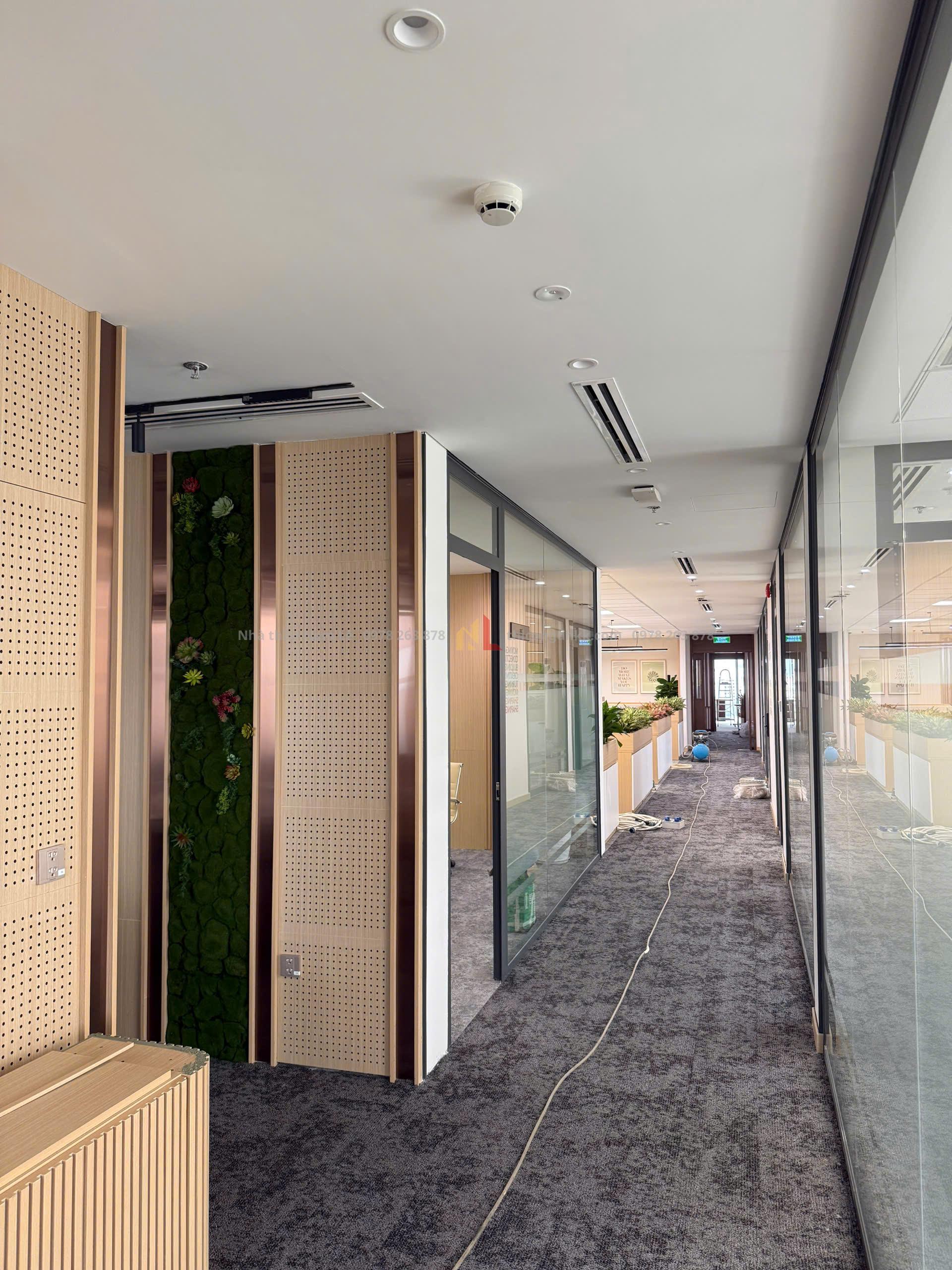

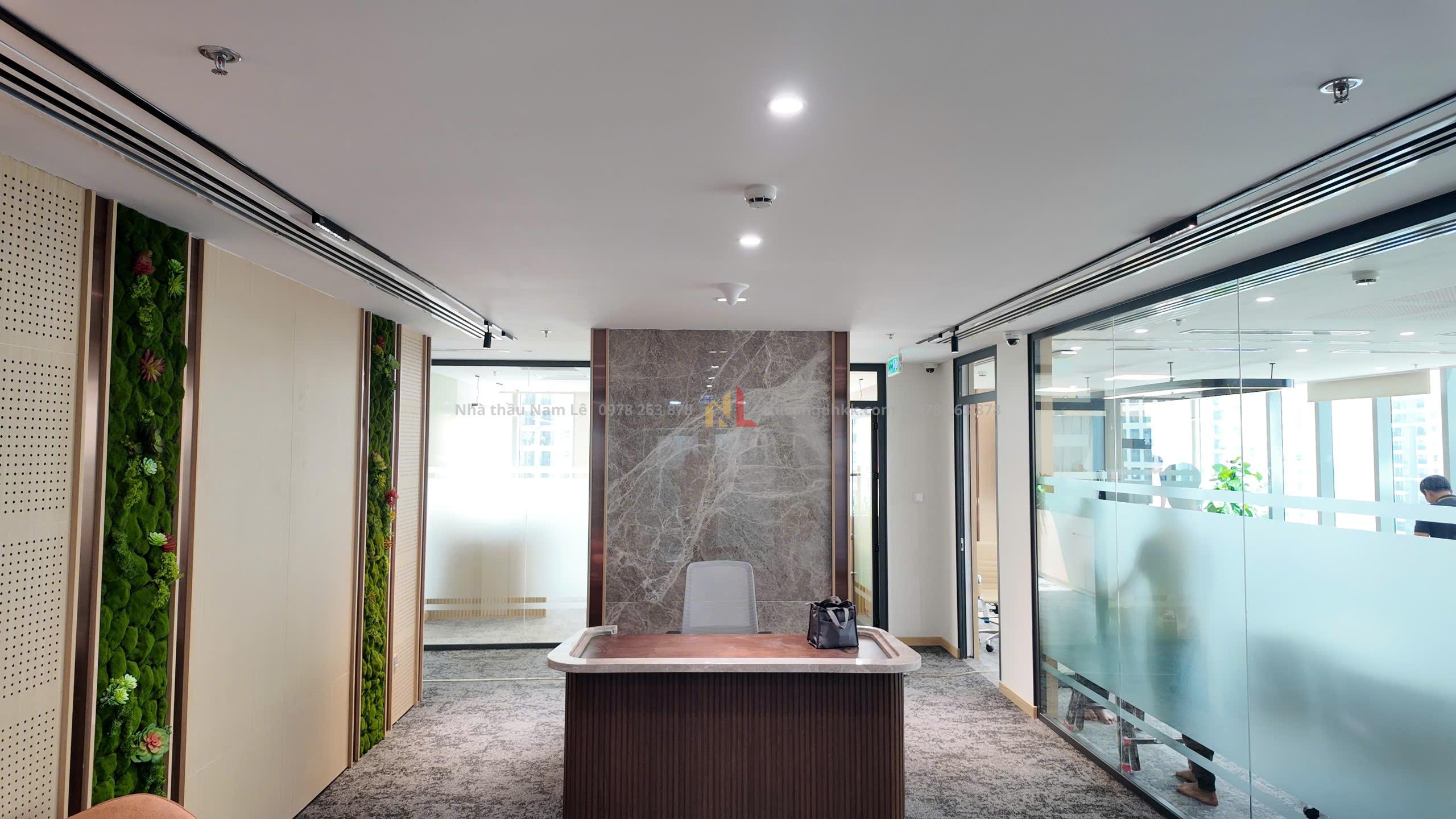

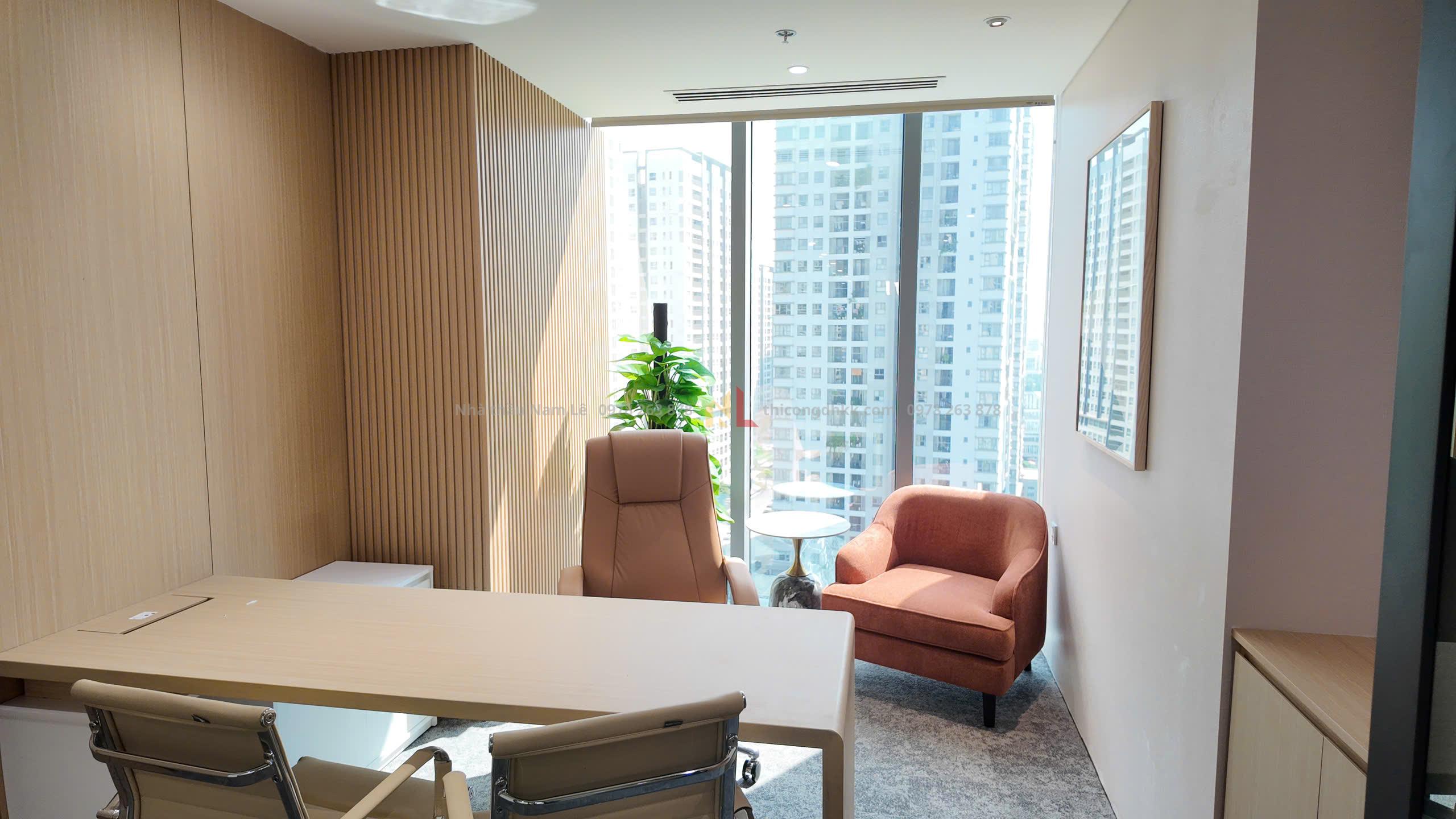

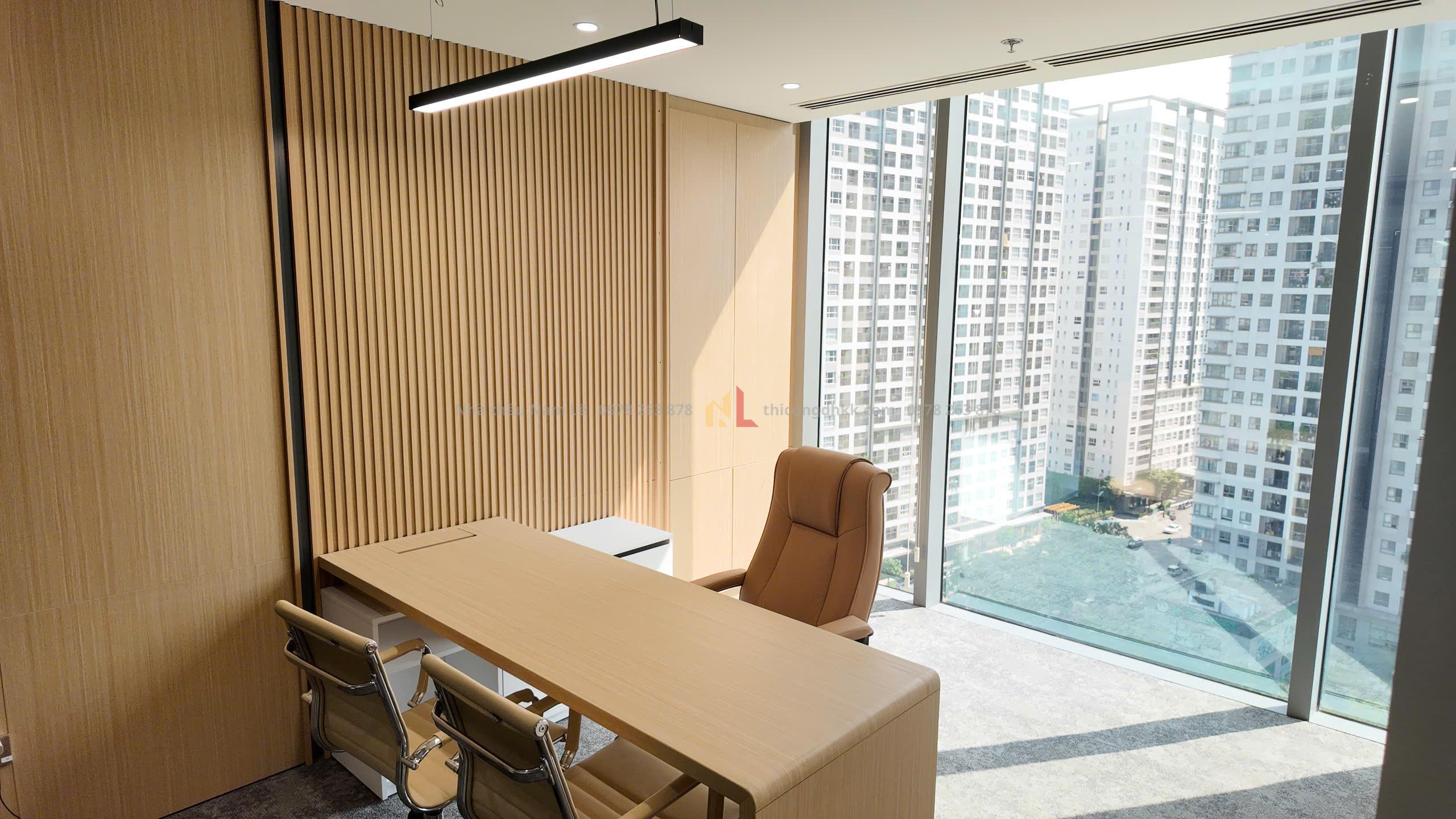

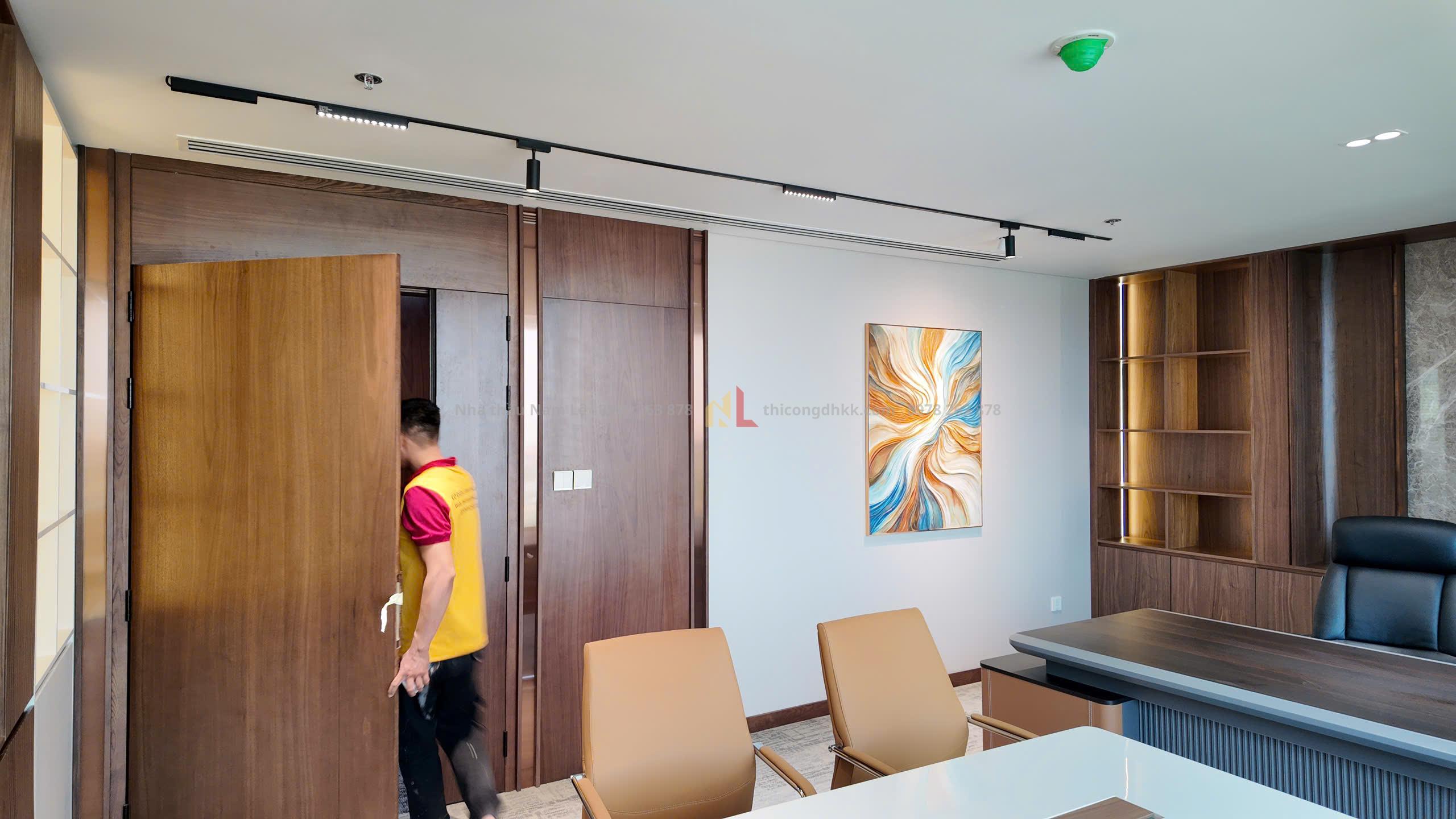

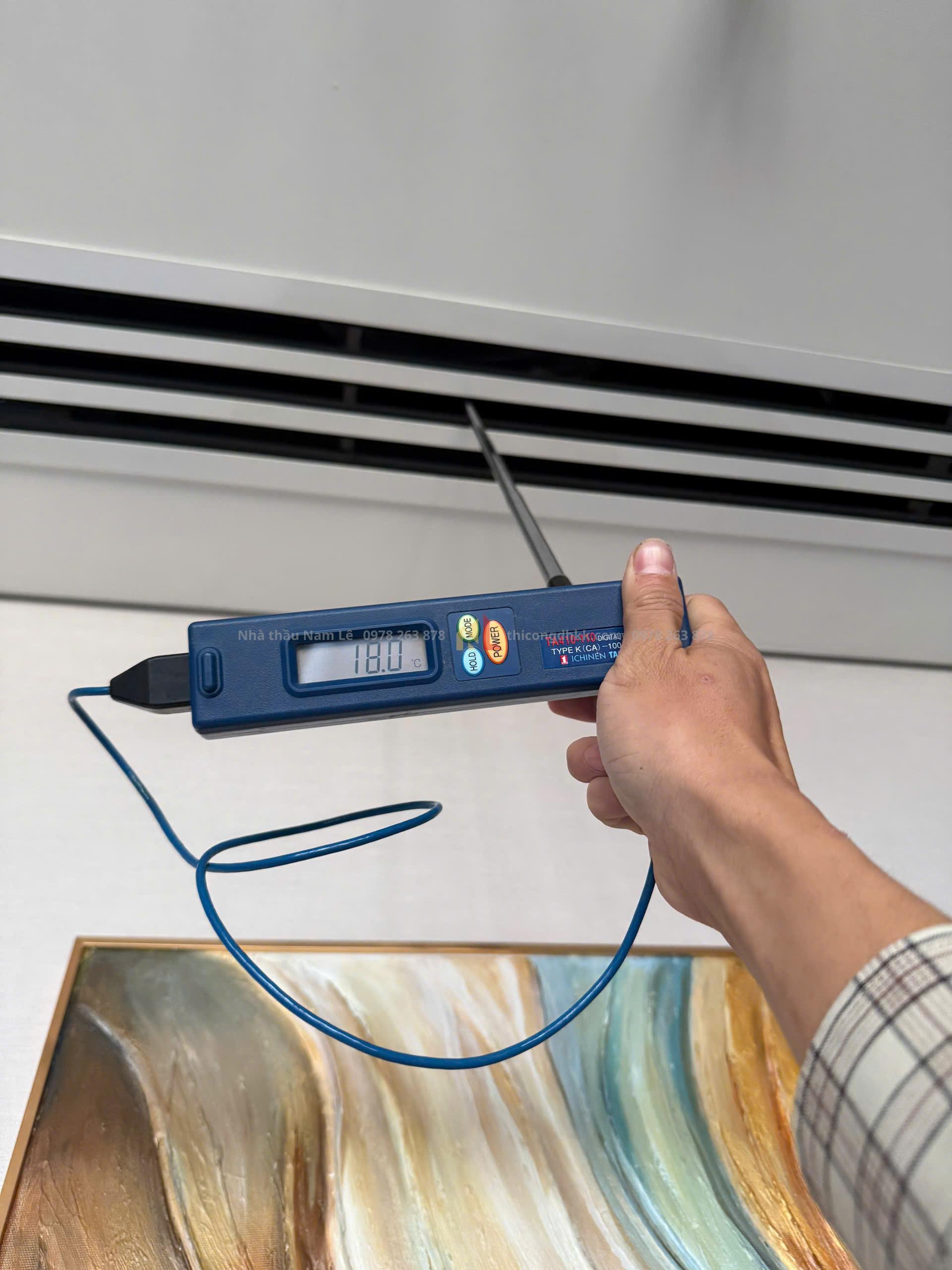

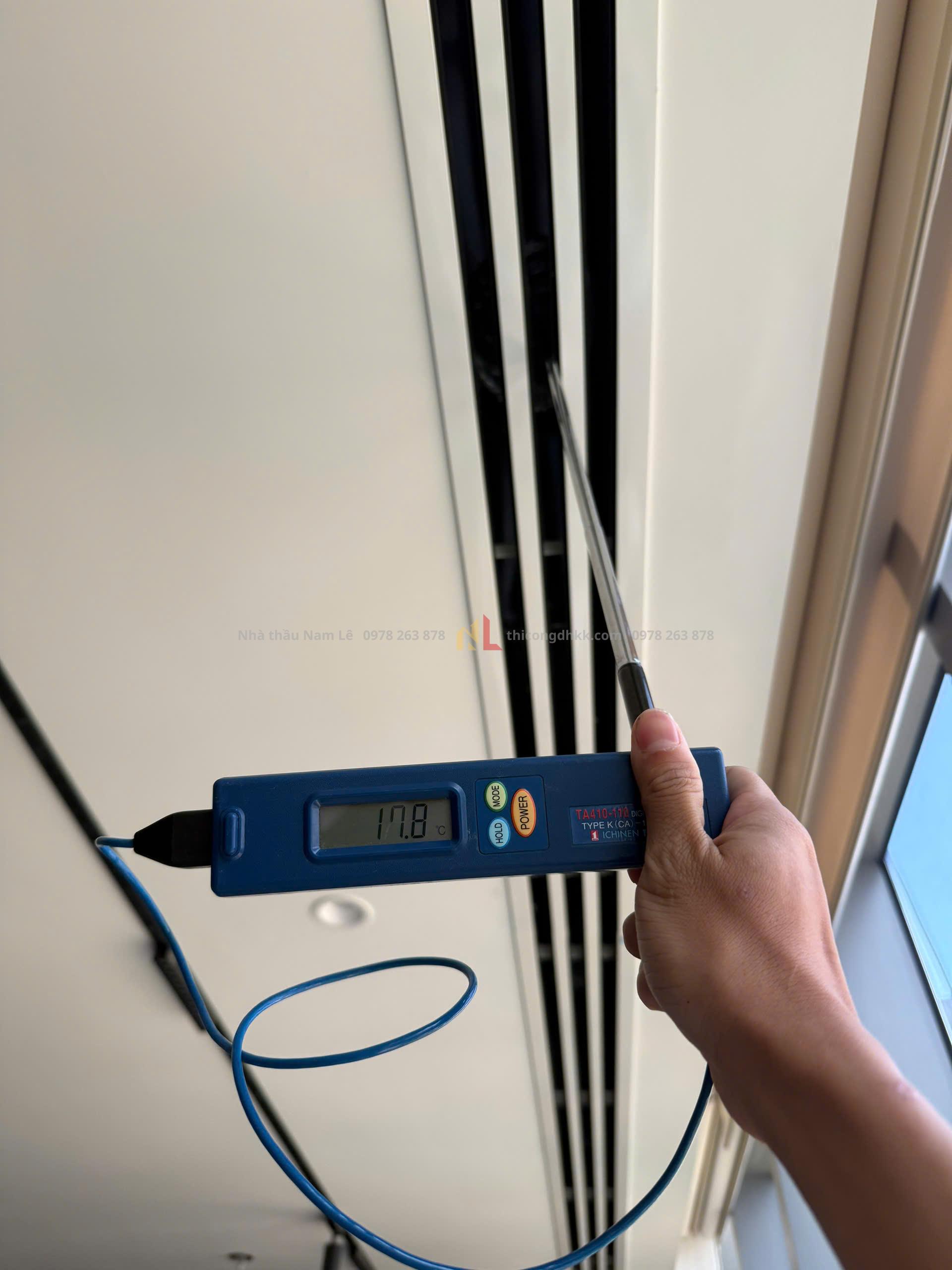

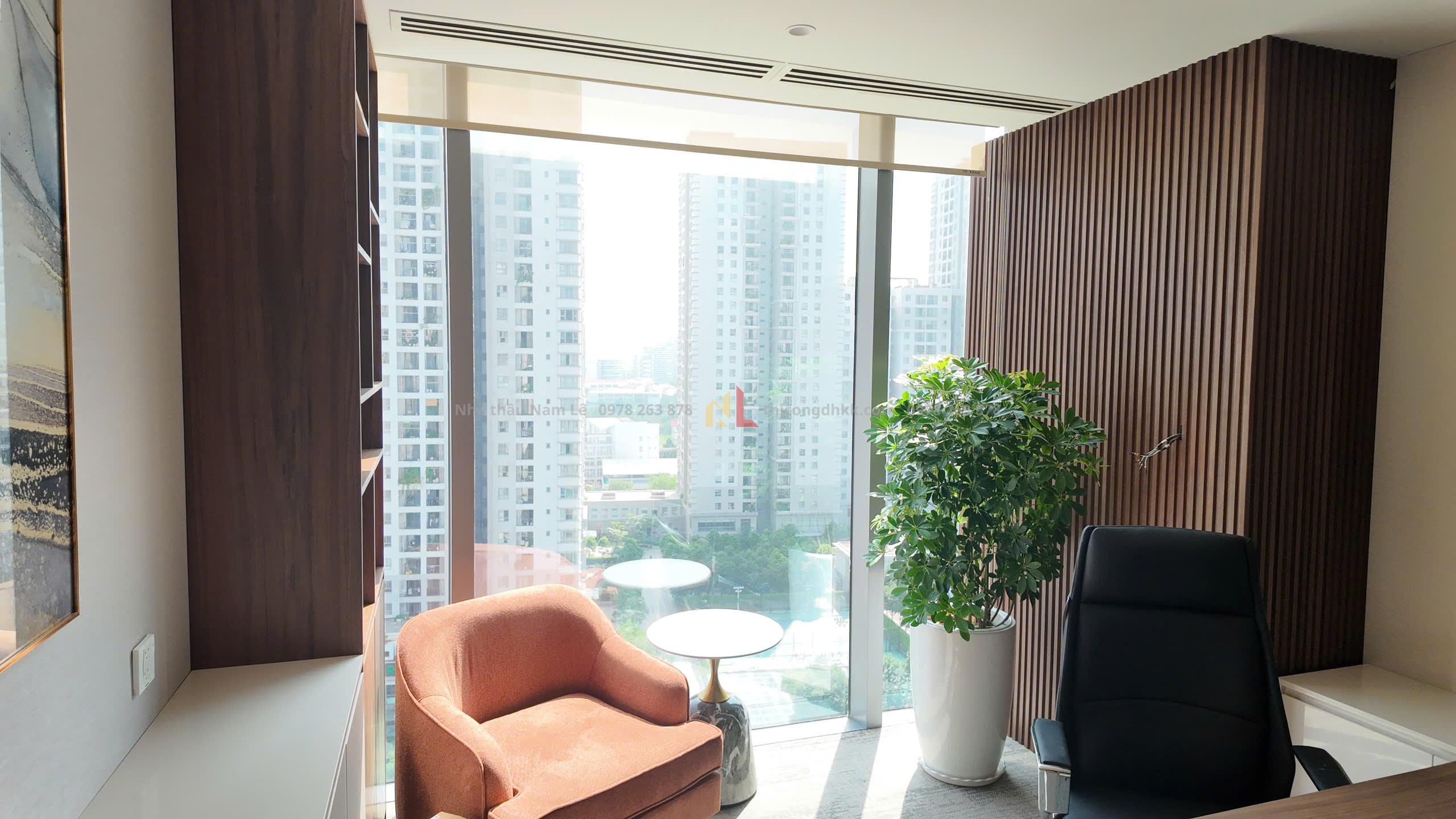

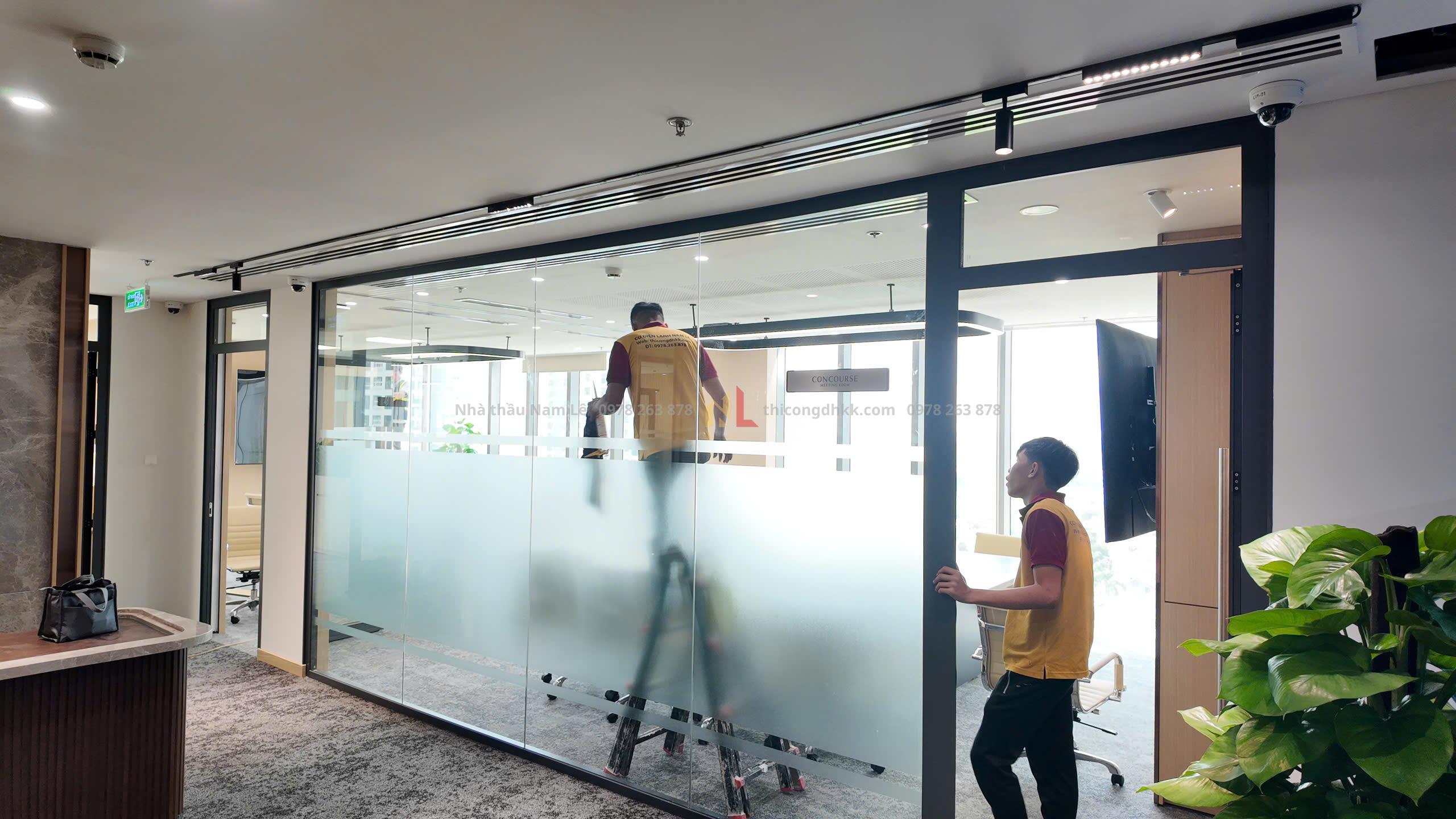

* Miệng gió tuyến tính 2 khe.
* Miệng gió tuyến tính kích thước lớn.
* Các tuyến cấp và hồi được bố trí theo từng khu vực văn phòng.

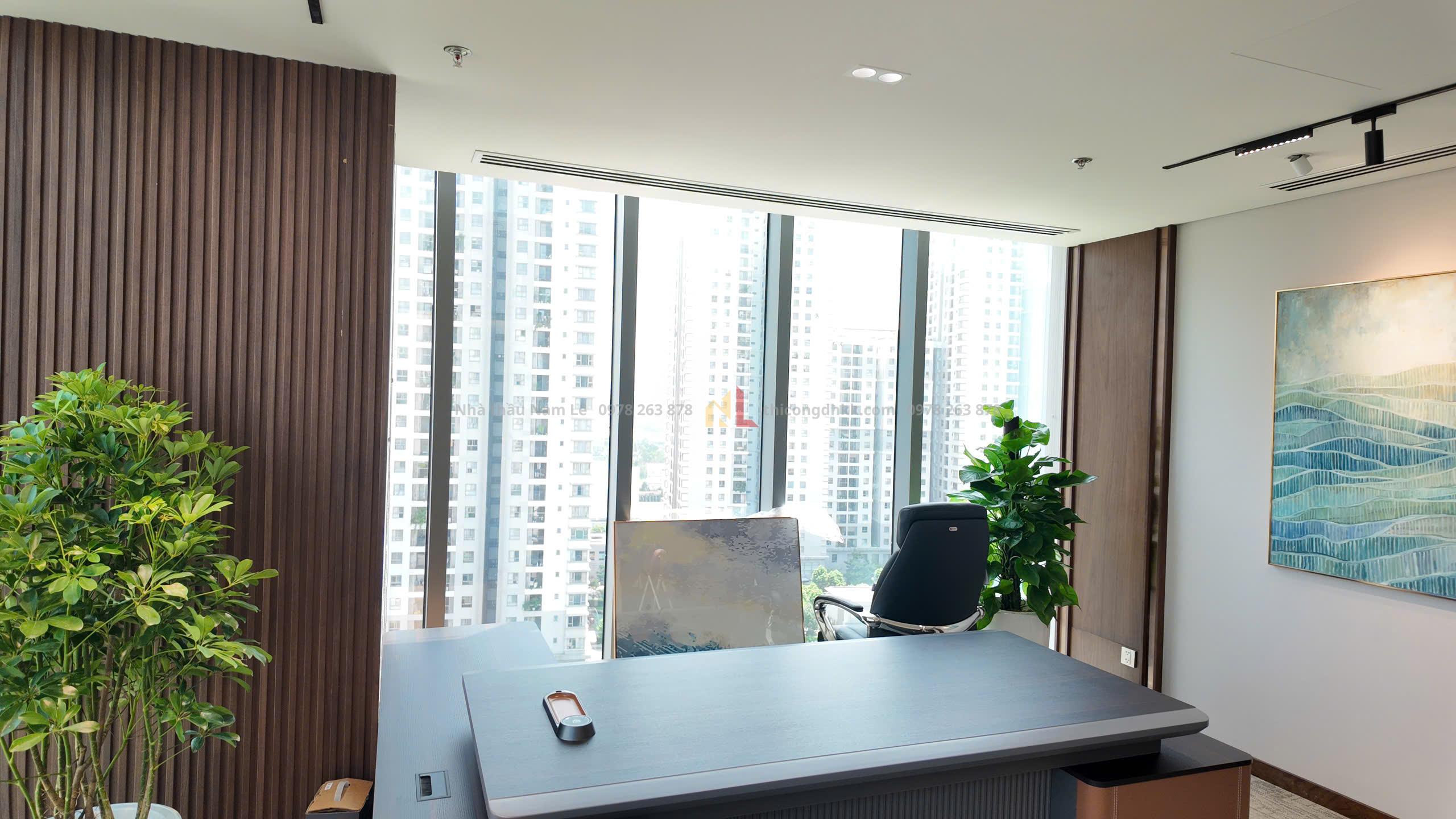

Hồ sơ thể hiện nhiều miệng gió tuyến tính với kích thước như 1200 × 150 mm, 1200 × 180 mm, 3000 × 150 mm, 4100 × 150 mm, cùng các tuyến cấp/hồi kích thước lớn hơn.
Cách bố trí miệng gió được thể hiện đồng bộ với mặt bằng nội thất nhằm đảm bảo sự phù hợp giữa yêu cầu kỹ thuật HVAC và thiết kế kiến trúc.
Chi tiết lắp đặt hệ thống HVAC
Hồ sơ dự án cũng đưa ra các chi tiết phục vụ thi công như giá treo ống gió, thanh treo bằng thép ren, đai ốc, kẹp TDC và các chi tiết liên kết ống gió.
Khoảng cách giá treo được thể hiện tối đa 1.500 mm đối với một số chi tiết lắp đặt. 20260908 DHKK – MEP TANG 10 – R22.pdf
Đối với các tuyến ống gió lạnh, hồ sơ thể hiện vật liệu cách nhiệt bên ngoài dạng tấm bằng polyolefin dày 15 mm, tỷ trọng 25 kg/m³; đồng thời có chi tiết cách âm trong ống gió bằng vật liệu polyolefin dày 24 mm tại các vị trí được chỉ định.
Nam Lê – Đơn vị thi công hệ thống ĐHKK Daikin
Với các dự án văn phòng, hệ thống điều hòa không khí cần được triển khai đồng bộ từ thiết bị, đường ống môi chất, hệ thống ống gió đến miệng gió và điều khiển.
Tại Phú Long Office, các hạng mục được triển khai trên cơ sở hồ sơ thiết kế và hiện trạng thực tế của tầng 10, với yêu cầu phối hợp giữa HVAC và các hệ thống MEP khác trong tòa nhà.
Công ty TNHH Cơ Điện Lạnh Nam Lê cung cấp các giải pháp:
* Thi công máy lạnh Daikin giấu trần nối ống gió.
* Thi công hệ thống điều hòa trung tâm VRV/VRF.
* Thi công hệ thống ống gió cấp – hồi.
* Thi công đường ống đồng máy lạnh.
* Thi công HVAC văn phòng, nhà xưởng và công trình thương mại.
* Cải tạo, nâng cấp hệ thống ĐHKK hiện hữu.
* Thiết kế và thi công hệ thống điều hòa không khí.
